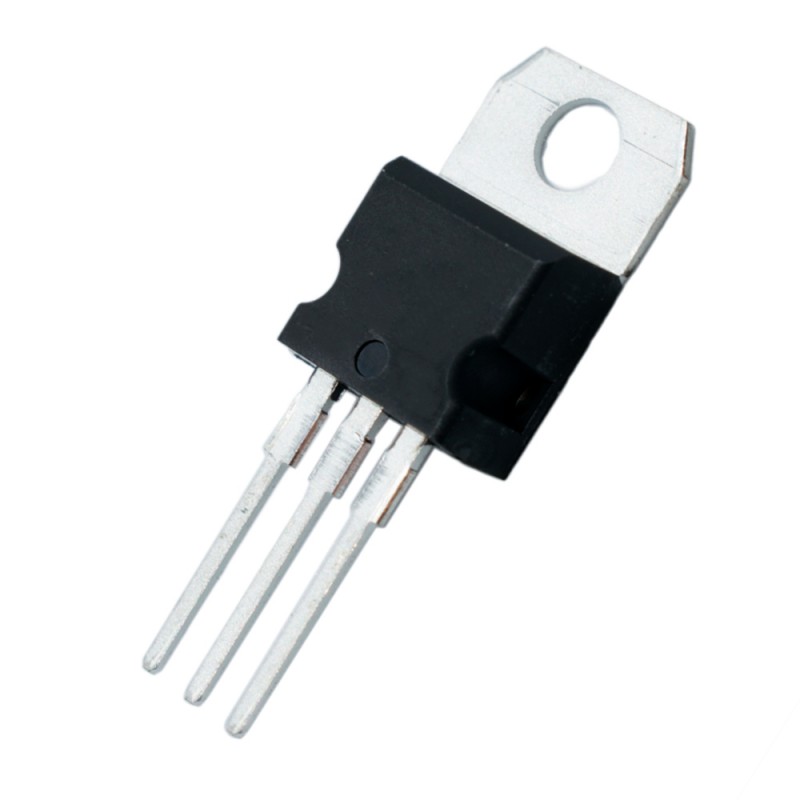

Transistor TIP142

Descripción

El TIP142T es un transistor de potencia diseñado para su uso en aplicaciones industriales lineales y de conmutación.

• Complementario a TIP147T
• Configuración monolítica de Darlington
• Diodo colector-emisor antiparalelo integrado
• Alta corriente y alta ganancia
• Resistencia térmica de unión a carcas 1 ° C / W

Aplicaciones: Audio e industrial

• Polaridad del transistor: NPN
• Voltaje colector base VCBO: 100 V
• Voltaje colector emisor VCEO: 100 V
• Voltaje emisor base VEBO: 5 V
• Corriente de colector Ic: 0.5 A
• Corriente de base Ib: 50 mA
• Corriente de colector pico DC Icp: 20 A
• Disipación de potencia de colector Pc (Tc=25°C): 90 W
• Temperatura de operación mínima: -55 °C
• Temperatura de operación máxima: 150°C
• Encapsulado: TO-220
• Número de pines: 3

Sustituto

• NTE2343
