Generador de Senal XR2206 1HZ-1MHZ DDS

Descripción

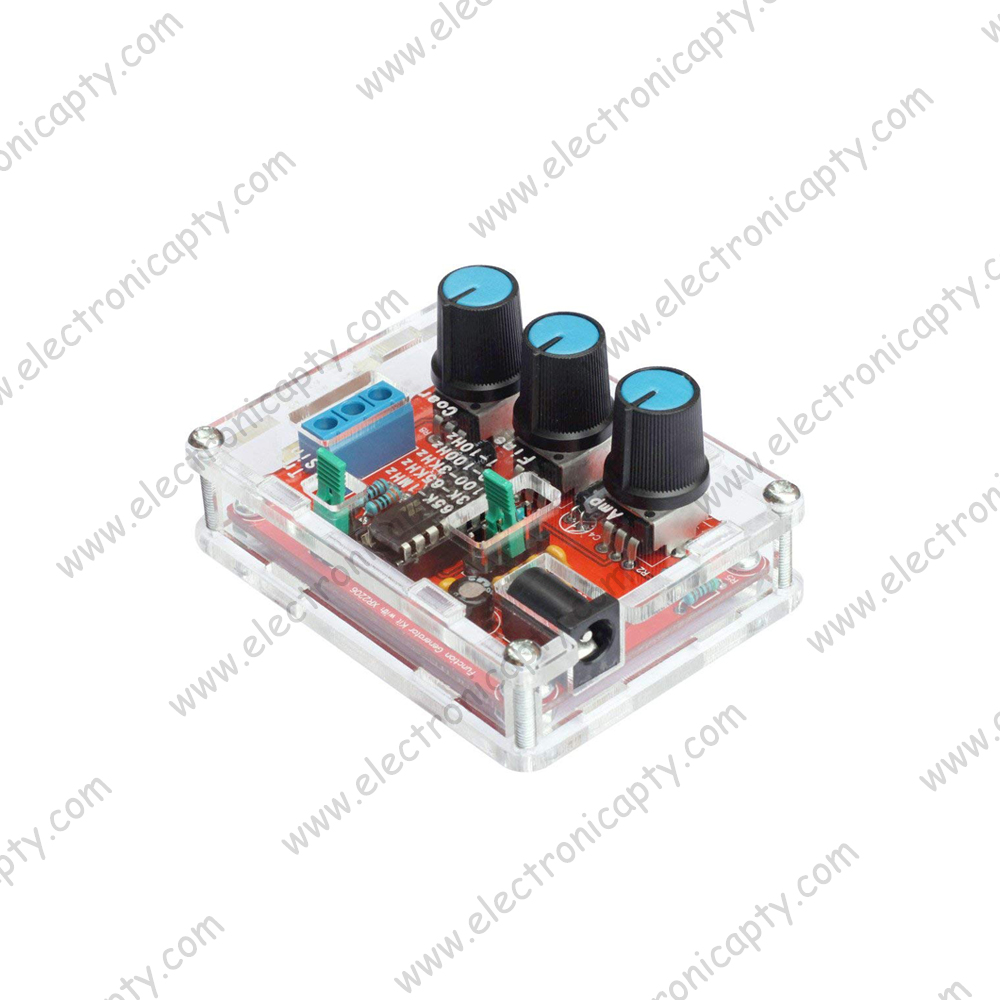

Generador de Senal XR2206 1HZ-1MHZ DDS. Este generador de señales para generar ondas sinusoidales / triángulo / cuadradas.

• Formas de onda: cuadrado, seno y triángulo
• Impedancia: 600 Ohm + 10%
• Rango de frecuencia: 1 Hz - 1 MHz. frecuencia ajustable y amplitud.
• Frecuencia adaptación dispone de ánimo y grueso de Fine Tuning.
• Ancha oferta rango de potencia, 9 - 12 V alimentación externa o utilizar  Bateria de 9 V

ONDA SINUSOIDAL

• Amplitud: 0-3V a entrada de 9V DC
• Distorsión: menos del 1% (a 1 kHz)
• Planitud: + 0.05dB 1Hz - 100kHz

ONDA CUADRADA

• Amplitud: 8 V (sin carga) a 9 V DC Entrada
• Tiempo de subida: menos de 50ns (a 1KHz)
• Tiempo de caída: menos de 30ns (a 1KHz)
• Simetría: menos del 5% (a 1 kHz)

ONDA TRIÁNGULO

• Amplitud: 0-3V a entrada de 9V DC
• Linealidad: menos del 1% (hasta 100 KHz) 10 mA
• Tamaño del paquete: Aprox. 12 * 8 * 2 cm / 4.72 * 3.15 * 0.8in
• Peso del paquete: 69g / 2.46oz

NOTA: No incluye  Fuente de Alimentacion
