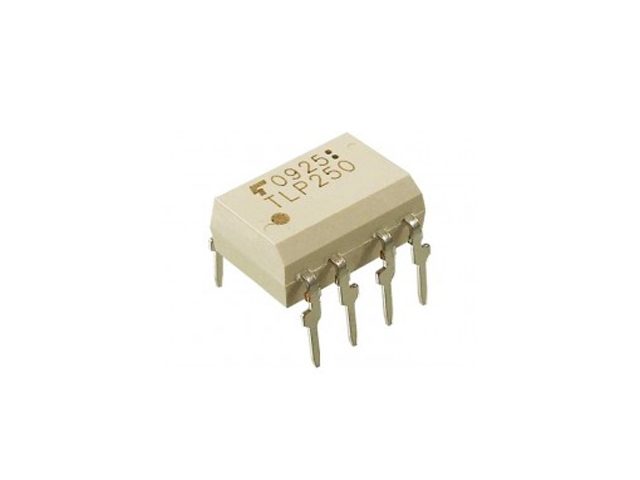

Optoacoplador TLP250 8 Pin

Descripción

Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.

• Entrada de corriente umbral máxima: SI = 5 mA
• Corriente de alimentación máxima (ICC): 11 mA
• Tensión de alimentación (VCC) mínima: 10 V
• Tensión de alimentación (VCC) máxima: 35 V
• Corriente de salida (IO) máxima: ± 1.5 A (
• Tiempo de conmutación (tplh / tphl) máximo: 1.5μs
• Tensión de aislamiento Vrms mínimo: 2500
• Máxima de tensión de aislamiento: La más alta permisible 630VPK sobre voltaje: 4000VPK
• Temperatura de operación mínima:  -40 °C
• Temperatura de operación máxima: 100 °C
• Encapsulado: DIP
• Número de pines: 8
