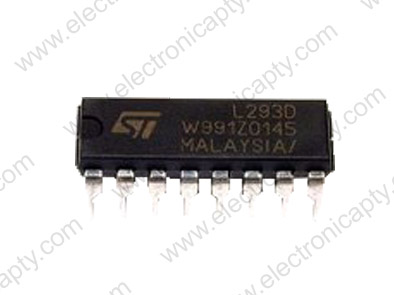

Circuito Integrado L293D (Puente H)

Descripción

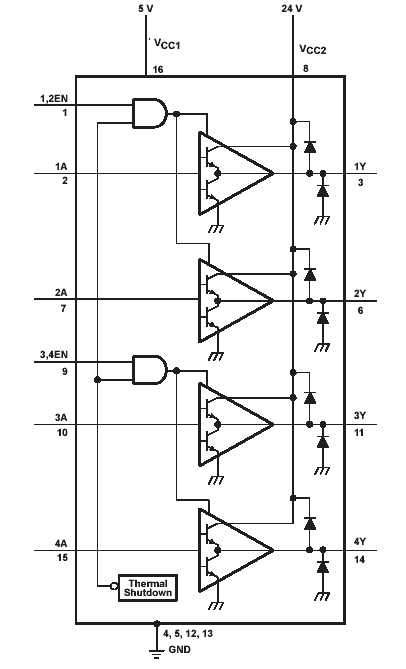

El L293D es un controlador cuádruple de alta intensidad de media-H. El L293D está diseñado para proporcionar corrientes de accionamiento bidireccionales de hasta 600 mA a tensiones de 4.5V a 36V. El dispositivo está diseñado para impulsar cargas inductivas, como relés, solenoides, motores paso a paso bipolares y CC, así como otras cargas de alta corriente/alto voltaje en aplicaciones de suministro positivo. Todas las entradas son TTL compatibles. Cada salida es un circuito de accionamiento de tótem completo, con un sumidero de transistor darlington y una fuente pseudo-Darlington. Los controladores se habilitan en pares, con los controladores 1 y 2 habilitados por 1,2EN y los controladores 3 y 4 habilitados por 3,4EN. Cuando una entrada de habilitación es alta, los controladores asociados están habilitados y sus salidas están activas y en fase con sus entradas. Cuando la entrada de habilitación es baja, esos controladores están deshabilitados y sus salidas están apagadas  y en el estado de alta impedancia. Con las entradas de datos adecuadas, cada par de conductores forma una unidad reversible-H completa (o puente) adecuada para aplicaciones de solenoide o el motor.

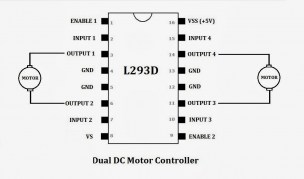

Puedes conectar hasta 2 motores CC.  Se caracteriza por tener la capacidad de revertir la corriente, así que los motores pueden giren en ambos sentidos.

• Suministro de lógica de entrada independiente
• Protección interna contra ESD
• Con diodo
• Apagado térmico
• Desconexión térmica
• Entradas con gran inmunidad al ruido
• Salida de corriente de 600mA por canal
• Diodos de bloqueo de salida para supresión inductiva de transitorios
• Diodos de fijación de salida para la supresión transitoria inductiva
• Driver de 4 salidas push-pull para motor
• Diodos de abrazadera de salida para supresión transitoria inductiva
• Aplicaciones: Industrial, Control de Motor, Administración de Potencia

Especificaciones

• Tipo de motor: Medio-H
• Tipo de apagado: Térmico
• Número  de salidas: 4
• Corriente de salida: 600 mA por canal
• Voltaje de alimentación mínimo: 4.5 V
• Voltaje de alimentación máxima: 36 V
• Temperatura de trabajo mínima: 0°C
• Temperatura de trabajo máxima:  70°C
• Encapsulado: DIP
• Número de pines: 16 pines

Sustituto

NTE1749
