Modulo de Carga DC-DC XL4015 con Pantalla (Buck Converter)

Descripción

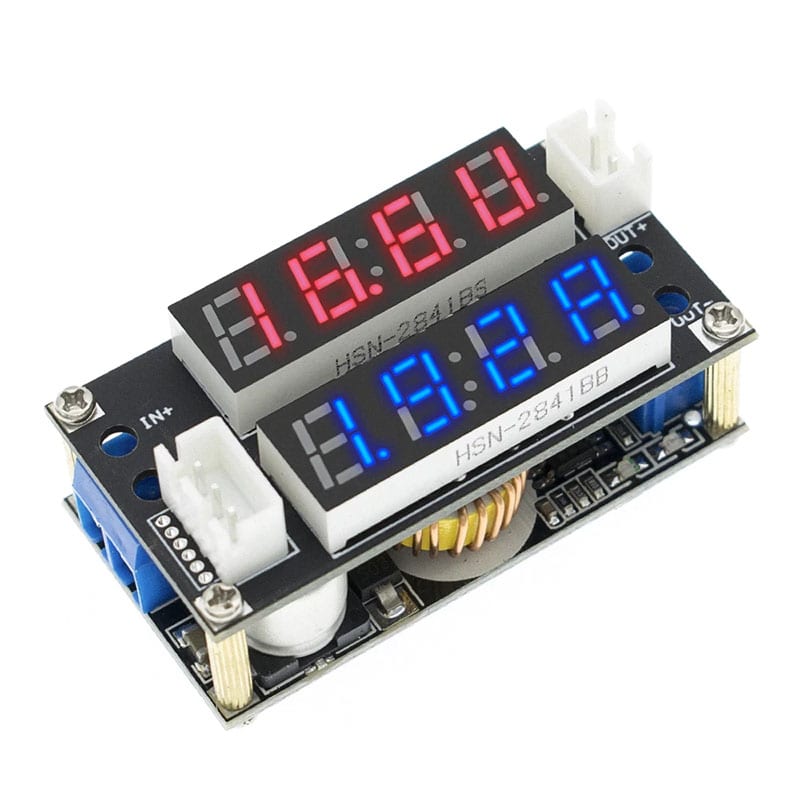

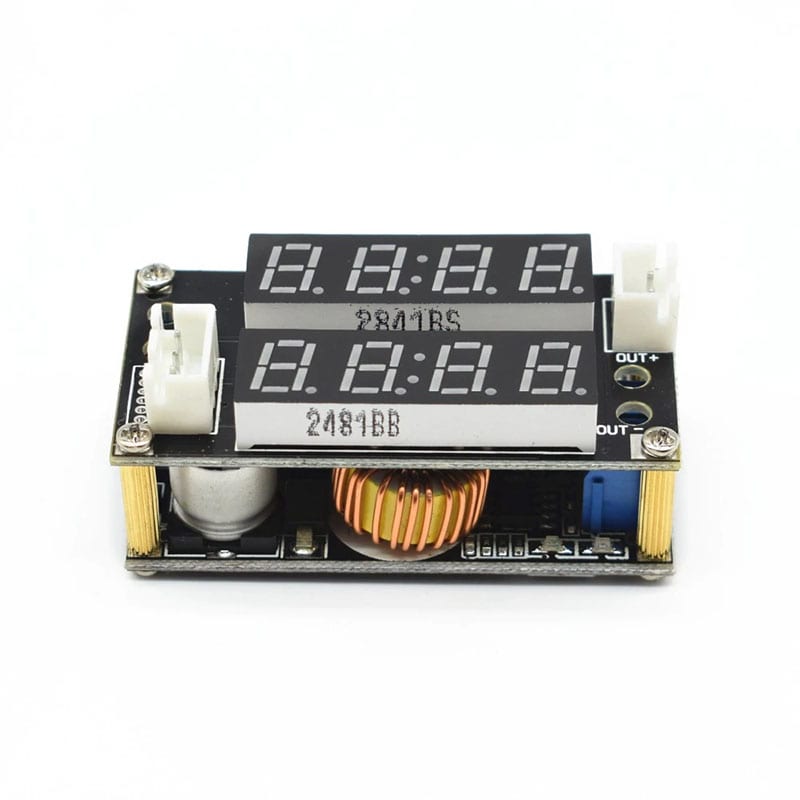

El Modulo de carga Step Down XL4015 5A Con medidores es un dispositivo que te ayudara a cargar baterías de litio ya que podrás ajustar el voltaje de carga de acuerdo a las características de tu batería, este modulo cuenta con un voltímetro y amperímetro para visualizar el voltaje el voltaje de salida y la corriente que requiere la batería, el modulo cuenta con dos Trimpot´s los cuales te permitirán ajustar el voltaje de salida y la corriente.

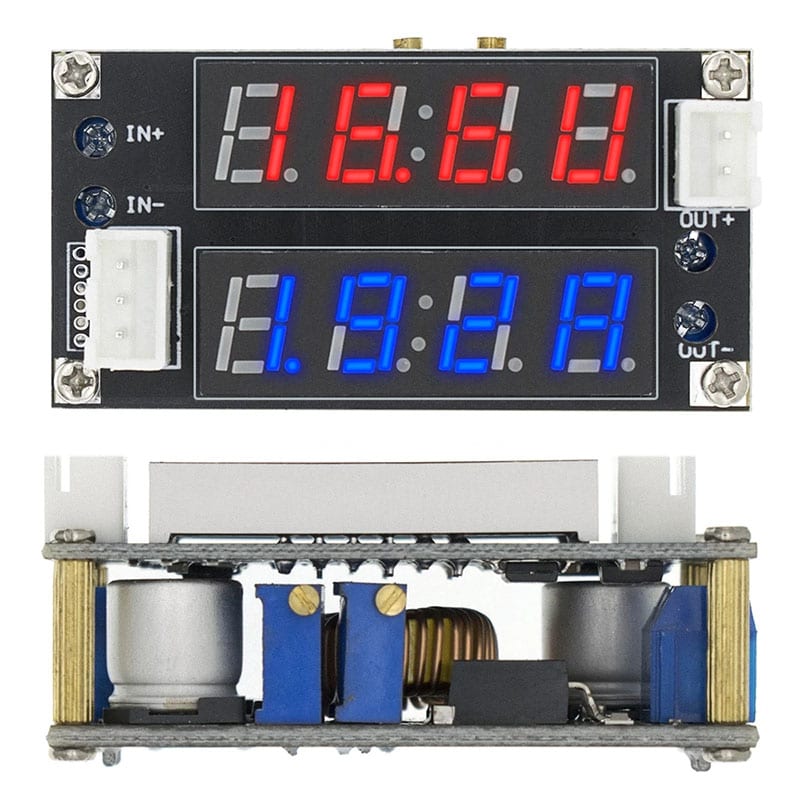

El módulo tiene 4 pines marcados por IN- (entrada negativa), IN + (entrada positiva), OUT-(salida negativa), OUT + (salida positiva) debe estar conectado correctamente, de lo contrario, podría provocar daños en el módulo.

• Tipo: Regulador de voltaje Step-Down
• Serie: XL4015
• Voltaje de entrada: 8V-36V
• Voltaje de salida: 1,25 V-32V
• Corriente de salida: máximo ajustable 5A
• Eficiencia de conversión: 95% (la más alta)
• Frecuencia de conmutación: 180KHz
• Onda de salida: 50mV (max) 20M ancho de banda
• Regulación de carga: ± 0.5%
• Regulación de voltaje: ± 2.5%
• Temperatura de funcionamiento: -40° CA + 85° C
• Display color: Rojo y azul
• Voltímetro y amperímetro
• Propiedades del módulo: corriente constante no aislada y módulo de voltaje
• Rectificación: rectificación no sincrónica

Incorpora 3 led´s:

• Carga completa: Indica que la batería esta cargada. Color del led rojo
• Carga de batería: Indica cuando se esta cargado la batería. Color del led azul
• Corriente contante: Indica si hay paso de corriente o la limita. Color del led rojo

Incorpora 2 Trimpot´s:

• Ajuste de voltaje: Giro a la derecha disminuye el voltaje de entrada y Giro a la izquierda aumenta hasta llegar al voltaje de entrada
• Ajuste de corriente: Para habilitar la carga o desactivarla. Giro a la izquierda para ajustar la corriente de carga de la batería y giro a la derecha lleva al mínimo de carga.
