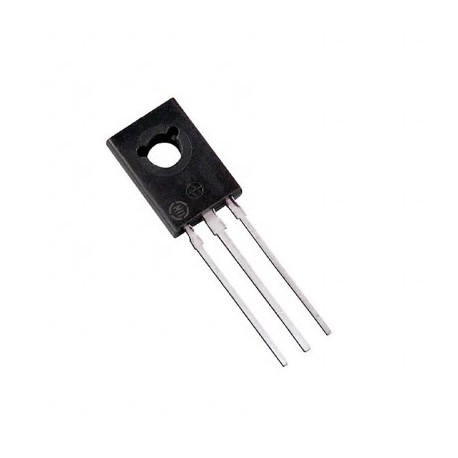

Transistor Triac 2N6071

Descripción

El 2N6071AG es un Triac de compuerta sensible de 3-pines, diseñado primordialmente para aplicaciones de control de CA de onda-completa o en donde se requieran dispositivos de estado sólido controlados por compuerta de silicio de onda-completa. Los tiristores tipo triac cambian de un estado de bloqueo a un estado de conducción para cualquier polaridad de voltaje de ánodo aplicado con disparo de compuerta positivo o negativo. Disparo de compuerta sensible compatible únicamente para acoplamiento directo a TTL, HTL, CMOS y funciones lógicas de circuito integrado tipo amplificador operacional. Bloquea voltajes de hasta 600V.

Especificaciones

• Tensión máxima de apagado repetitiva, Vdrm: 200 V
• Corriente RMS de encendido IT(rms): 4 A
• Corriente de trigger de la compuerta máxima, Igt: 5 mA
• Corriente de trigger de la compuerta máxima, Vgt: 2.5 V
• Potencia de pico de la compuerta: 10 W
• Corriente  máxima  transitoria, No Repet., Itsm 50Hz: 30 A
• Corriente máxima de retención Ih: 15 mA
• Temperatura de operación mínima: -40 °C
• Temperatura de operación máxima: 150 °C
• Encapsulado: TO-126
• Número de pines: 3

Sustituto

• NTE5603
