Modulo sensor de movimiento HC-SR501 (Sensor PIR)

Descripción

Este sensor detecta el movimiento de personas (animales) que se encuentran hasta 7 metros de distancia mediante el uso de una lente de Fresnel y el elemento sensible al infrarrojo para detectar cambios en los patrones infrarrojos emitidos por los objetos en su cercanía.

Es económico y fácil de usar, es ideal para sistemas de alarmas, iluminación activada por movimiento, proyectos educativos y accesorios de fiesta. Este sensor es sensible a la temperatura.

 - Link a manual de testeo: Haz clic aquí

Especificaciones:

• Rango de detección: 3m a 7m, ajustable mediante potenciómetro trimmer (Sx)
• Lente fresnel de 19 zonas, ángulo < 100º
• Salida activa alta: 3.3V
• Tiempo en estado activo de la salida configurable mediante trimmer (Tx)
• Re disparo configurable mediante jumper de soldadura
• Voltaje de funcionamiento: 4.5VDC a 20VDC
• Tiempo de retardo: 5-200 Segs. (ajustables) en rango de 0.00segs a 10segs.
• Temperatura de Operación: -15 a 70 grados Celsius
• Diámetro de Sensor del lente: 23mm

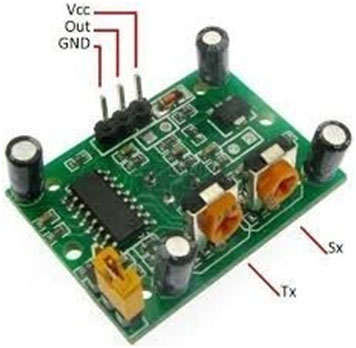

Diagrama:
