Modulo Driver HG7881 para motor paso a paso de 4CH

Descripción

Modulo Driver HG7881 para motor paso a paso de 4CH, viene concuatro chip L9110S, ideal para bricolaje coche inteligente, robot motor impulsor.

• Tensión de alimentación del módulo: 2.5-12V.
• Gama conveniente del Motor: entre motor de tensión 2, 5V-12V, la máxima de funcionamiento actual de 0.8A.
• Coche 4 motores de corriente continua o motor de escalonamiento de los dos 2-fase de 4 hilos.
• Modelo: HG7881.
• Fuente de alimentación: DC 12V 2.5.
• Compatible con Motor: DC motor o motor paso a paso (trabajo máximo de tensión 2.5 12V 0.8A actual).
• Size:50*36*14.4mm(L*W*H).

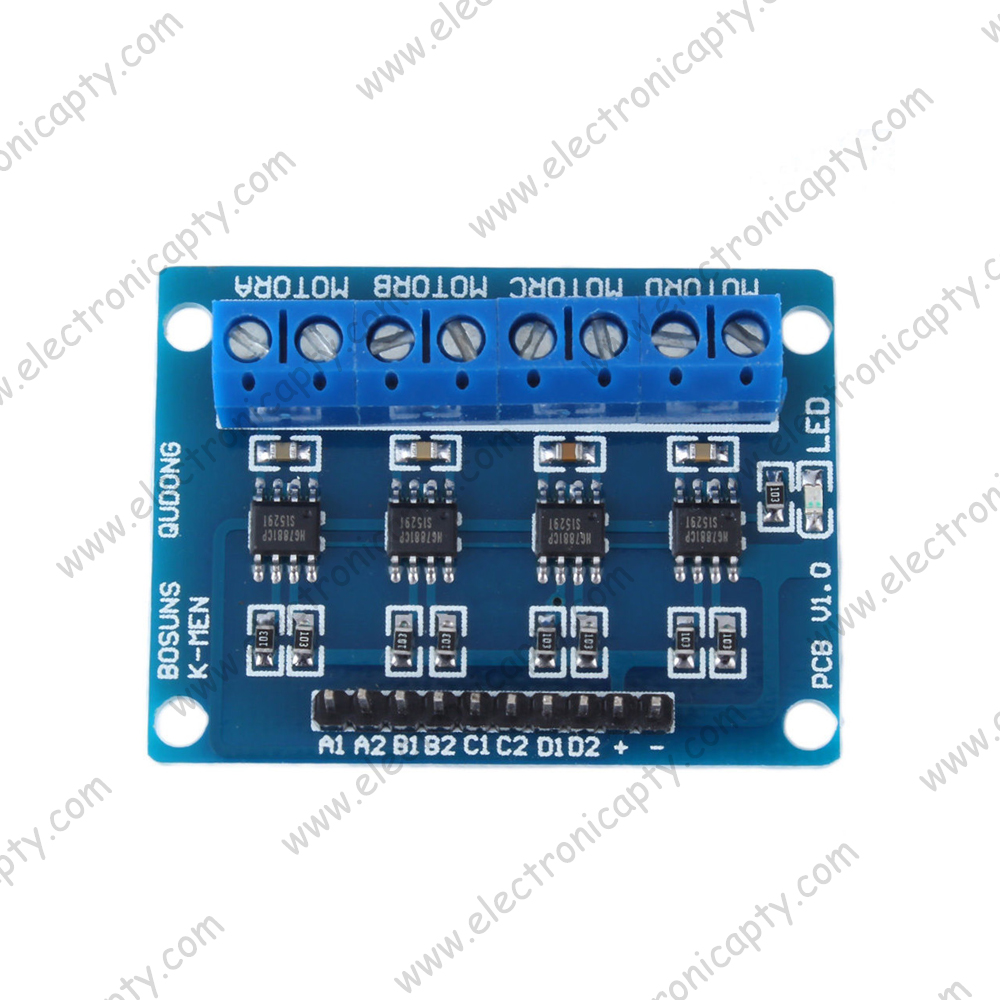

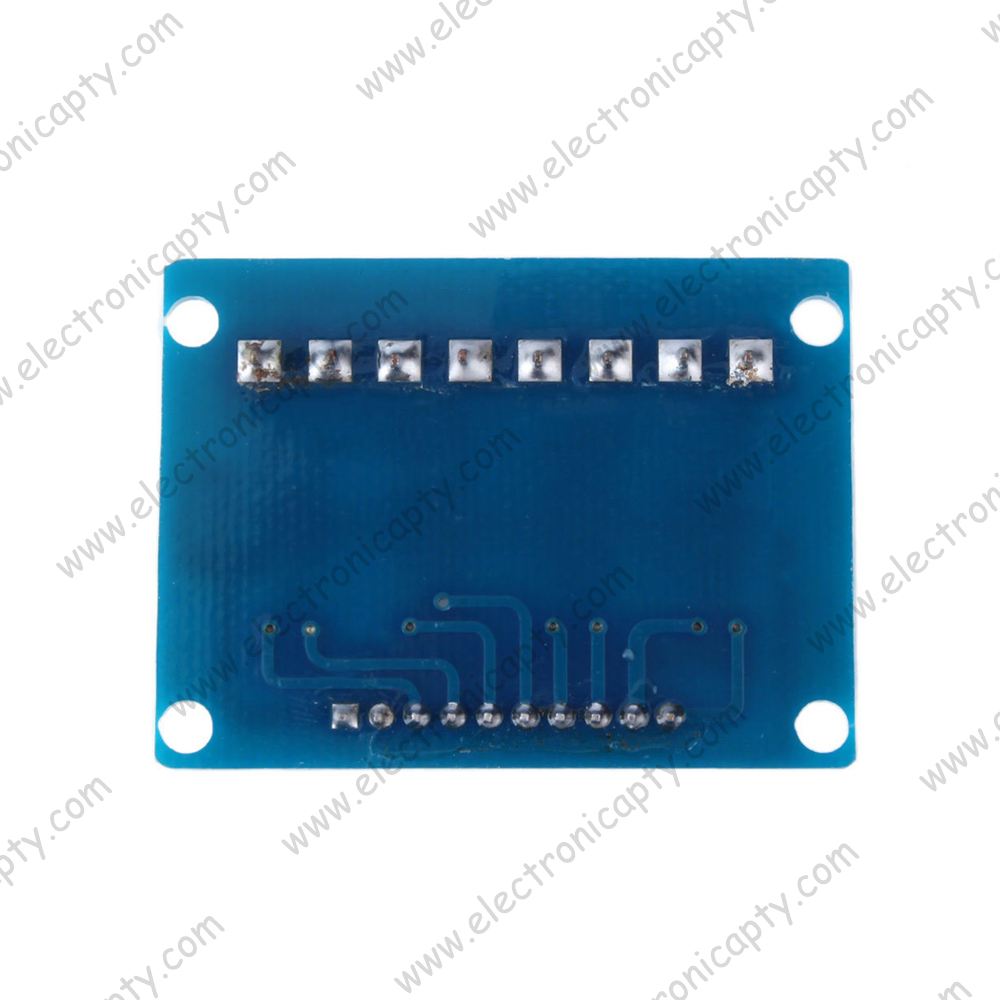

Descripción de la interfaz del módulo:

• [P 10 negro pin doblado Descripción]
• A1: microcontrolador externo Puerto de IO;
• A2: microcontrolador externo Puerto de IO;
• B1: microcontrolador externo Puerto de IO;
• B2: microcontrolador externo Puerto de IO;
• C1: microcontrolador externo Puerto de IO;
• C2: microcontrolador externo Puerto de IO;
• D1: microcontrolador externo Puerto de IO;
• D2: microcontrolador externo Puerto de IO;
• +: Tensión externa 2, 5V-12V;
• -: Toma de tierra externa.

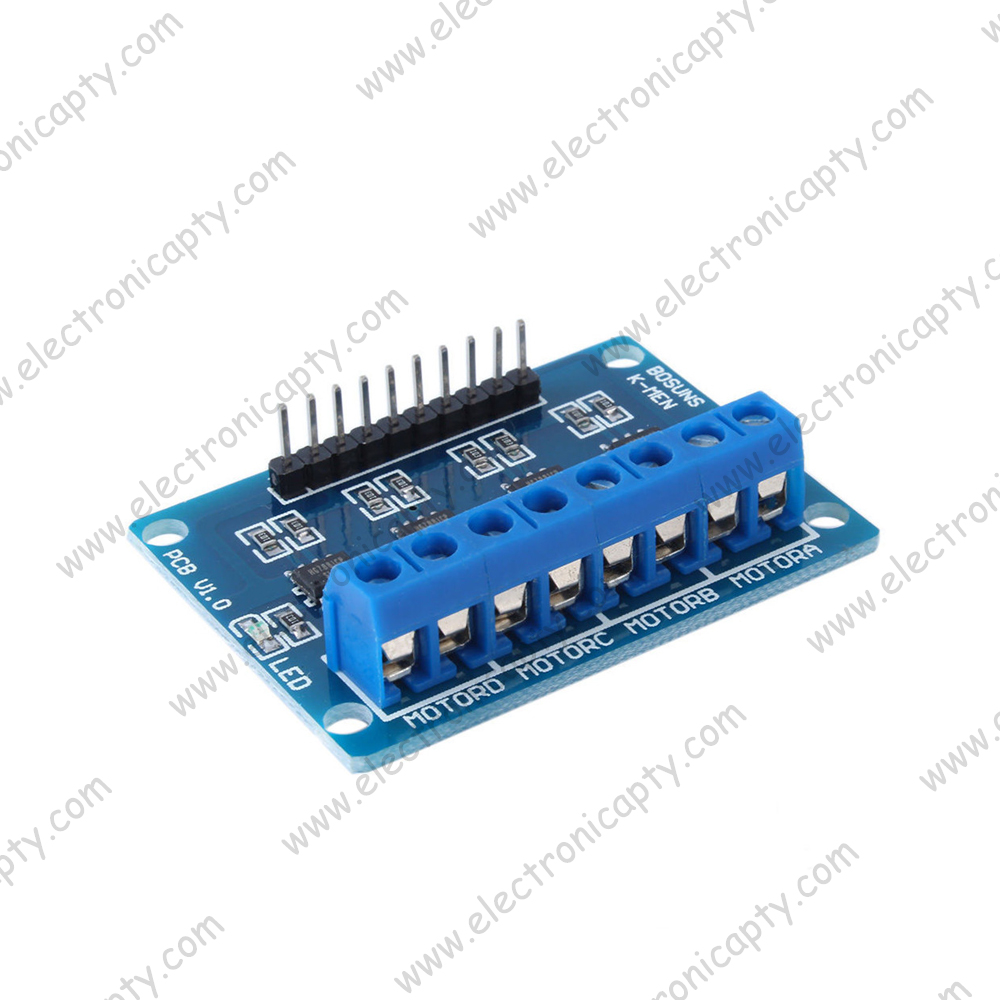

[Bloques de PCB Terminal 8P]

• 1, MOTORA pick DC 2-pin, no direccional;
• 2, MOTORB pick DC 2-pin, no direccional;
• 3, MOTORC pick DC 2-pin, no direccional;
• 4, MOTORD toma DC 2-pin, no direccional.

Descripción del módulo:

• EN VCC, módulo de toma de tierra de potencia luz indicadora
• Alta de a1, A2 entrada baja, motor de la MOTORA es transferido;
• Baja de a1, A2 entrada alta, revocación motor MOTORA;
• Alta de B1, B2 entrada baja, motor MOTORB es transferido;
• Baja de B1, B2 entrada alta, revocación motor MOTORB;
• Alta de C1, C2 entrada baja, motor MOTORC es transferido;
• Bajo C1, C2 entrada alta, revocación motor MOTORC;
• Alta de D1, D2 entrada baja, motor MOTORD es transferido;
• D1 baja entrada, entrada D2, MOTORD motor revocación;
