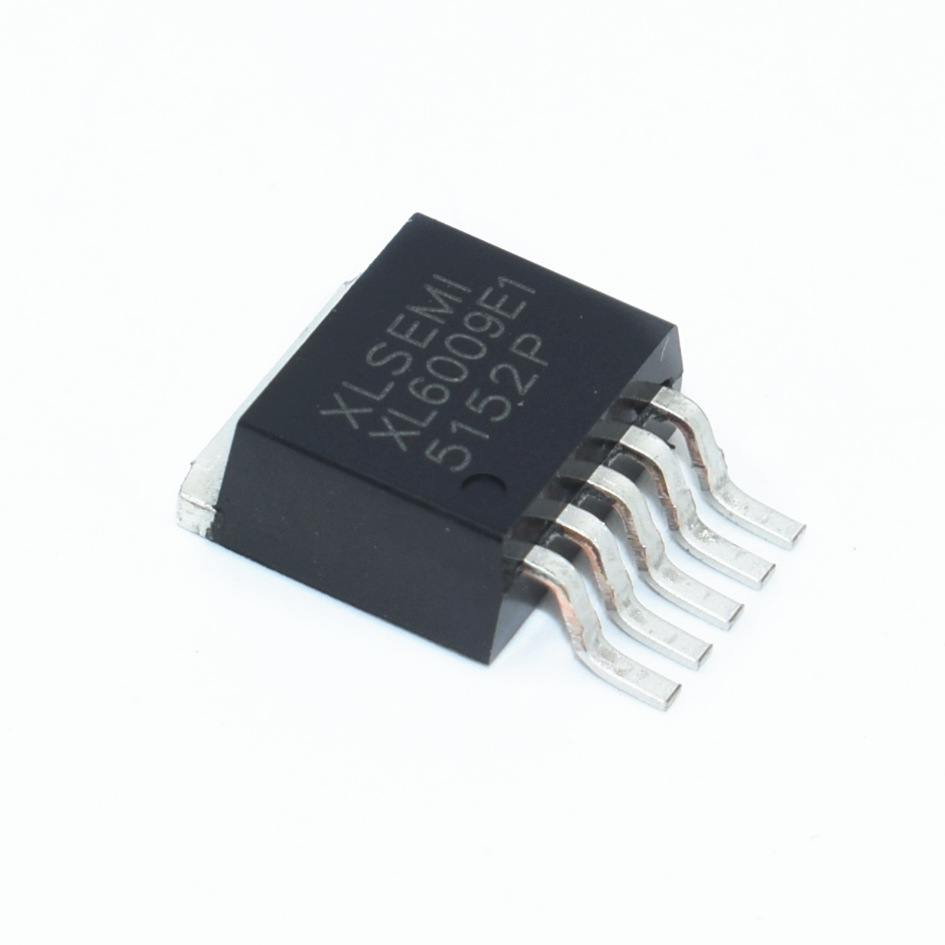

Circuito integrado SMD XL6009 DC-DC 42V 4A

Descripción

El regulador XL6009 es un convertidor de amplio rango de entrada y modo de corriente que es capaz de generar voltajes de salida positivos o negativos, puede configurarse como impulsor, flyback, SEPIC o convertidor inversor. El MOSFET de potencia de canal N integrado XL6009 y el oscilador de frecuencia fija, la arquitectura de modo actual da como resultado un funcionamiento estable en una amplia gama de voltajes de suministro y salida.

Características:

• Amplio rango de voltaje de entrada de 5 voltios a 32 voltios
• Programación de voltaje de salida positivo o negativo con un solo pin de retroalimentación
• El control de modo actual proporciona una excelente respuesta transitoria
• Versión ajustable de referencia de 1,25 V
• Frecuencia de conmutación fija de 400 KHz
• Corriente de conmutación máxima de 4A
• PIN SW Protección contra sobrevoltaje incorporada
• Excelente regulación de línea y carga.
• EN PIN Capacidad de apagado TTL
• MOSFET de potencia optimizado interno
• Alta eficiencia hasta 94%
• Compensación de frecuencia incorporada
• Función de arranque suave incorporada
• Función de apagado térmico incorporada
• Función de límite de corriente incorporada
• Disponible en paquete TO263-5L

Aplicaciones de XL6009

• Adaptador de coche EPC/portátil
• Convertidores automotrices e industriales Boost / Buck-Boost / Inversores
• Equipos electrónicos portátiles
