Circuito integrado ENC28J60-I / SP Ethernet para Arduino

Descripción

El ENC28J60-I / SP es un controlador Ethernet independiente con una interfaz periférica serie (SPI) estándar de la industria, proporciona un módulo DMA interno para el procesamiento rápido de datos y el cálculo de suma de comprobación asistida por hardware, que se utiliza en varios protocolos de red. La comunicación con el controlador  host se realiza a través de un pin de interrupción y el SPI, con velocidades de reloj de hasta 20MHz. Se utilizan dos pines dedicados para el enlace de LED y la indicación de actividad de la red.

• Controlador de Ethernet compatible IEEE 802.3
• Totalmente compatible con redes 10/100/1000BaseT
• MAC y PHY 10Base-T integradas
• Soporta un puerto 10Base-T con corrección y detección automática de polaridad
• MAC soporta paquetes unicast, multicast y broadcast
• Soporta modos Half-Duplex y Full-Duplex
• Función de programación automática de retransmisión de datos debido a colisiones
• Interface SPI con velocidades de reloj hasta 20 MHz
• Requiere reloj de 25 MHz
• Buffer doble puerto de SRAM 8 kB para transmisión/recepción de paquetes
• 6 fuentes de interrupciones y 1 salida para interrupción
• Salidas para LED's indicadores
• Entradas tolerantes a  5 V
• Voltaje de alimentación: 3.1 V a 3.6 V

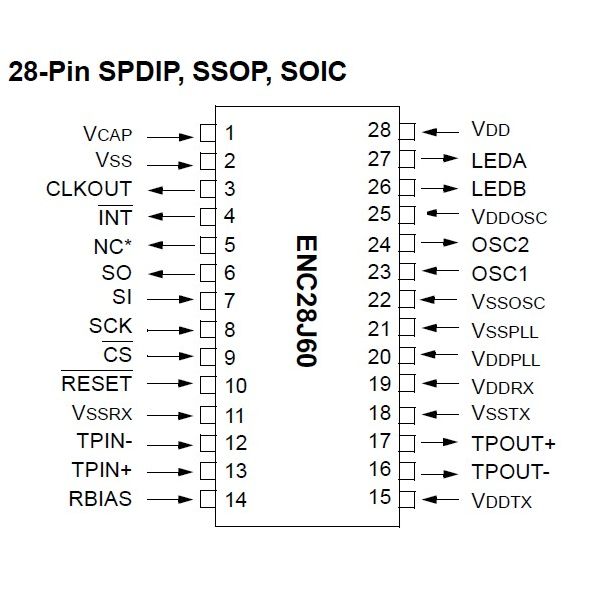

• Encapsulado: DIP de 28 pines angosto
