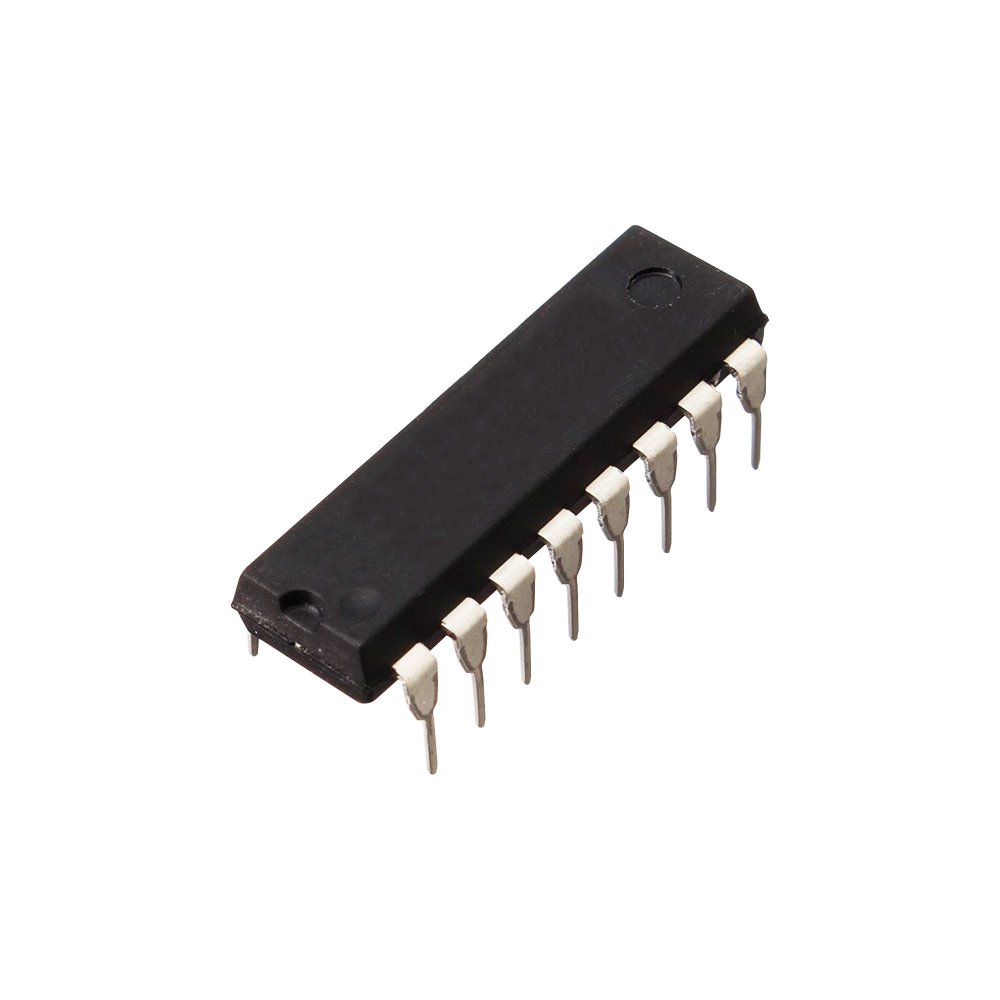

Circuito Integrado CD4060 Contador y Divisor Binario de 14 Pin

Descripción

El CD4060 es un contador / divisor binario CMT de 14 etapas y un oscilador en un paquete DIP de 16 pines. La configuración del oscilador permite el diseño de RC o circuitos osciladores de cristal. Una entrada de reinicio en el dispositivo restablece el contador al estado 0 e inhabilita el oscilador. Un nivel alto en la línea RESET realiza la función de reinicio. Todas las etapas del contador son flip flops maestros y el estado del contador avanza un paso en orden binario en la transición negativa. Todas las entradas y salidas están completamente amortiguadas. La acción del disparador Schmitt en la línea de pulsos de entrada permite tiempos de subida y bajada de pulsos de entrada ilimitados.

• Velocidad de reloj de 12MHz a 15V
• Funcionamiento completamente estático y reinicio común
• Eentrada y salida buffer
• Schmitt activa la línea de pulsos de entradas
• 100% probado para corriente quiescente a 20V
• Características de salida simétricas estandarizadas
• Clasificaciones paramétricas de 5V, 10V y 15V
• Rango de voltaje de suministro de 3V a 18V
• Rango de temperatura de funcionamiento de -55 ° C a 125 ° C
• Aplicaciones: Reloj y temporización

Especificaciones

• Tipo: CMOS
• Familia: CD4000
• Tipo de contador: Binario con acarreo de ripple /divisor
• Frecuencia de reloj: 24 MHz
• Conteo máximo: 16383
• Tensión de alimentación mínima: 3 V
• Tensión de alimentación máxima: 18 V
• Temperatura de operación mínima: -55°C
• Temperatura de operación máxima: 125°C
• Encapsulado DIP
• 16 pines

Sustituto

• NTE4060B   NTE4060BT
