Objetivo
El objetivo de este manual es ofrecer la manera de testear el modulo de temperatura KY-001 con nuestro Uno R3 midiendo la temperatura. Para poder utilizar este modulo debemos tener las librerias Onewire y DallasTemperature instaladas. (Ubicadas en nuestra pestaña de Manuales y Documentacion)
Materiales necesarios:
- Modulo Seguidor de Linea Infrarrojo KY-033 (TCRT5000) para Arduino
- Uno R3 + Cable USB para Arduino
- Resistencia 4.7k-ohm 1/4W - 5%
- Jumpers Macho-Hembra 20cm

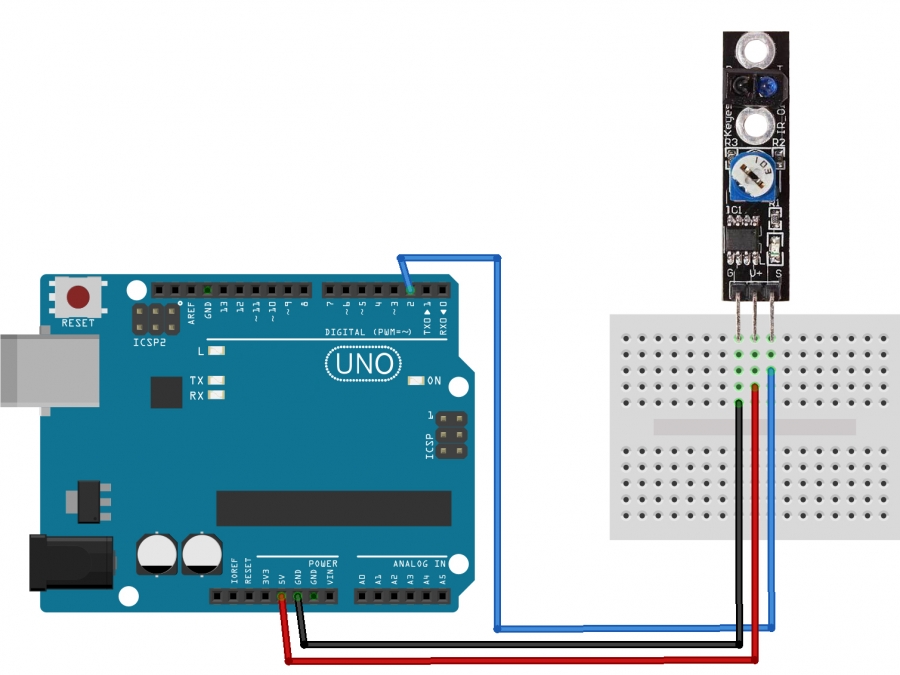

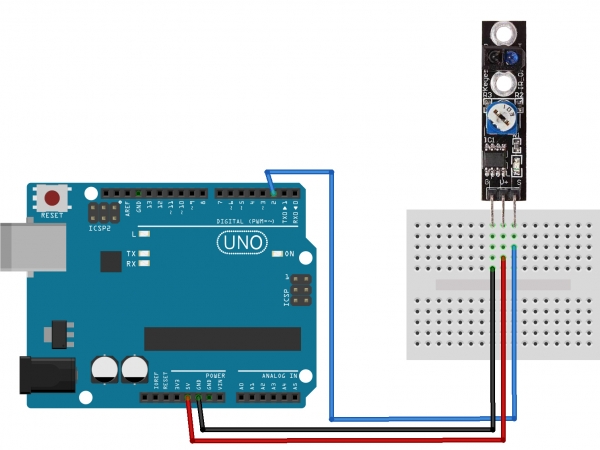

Diagrama de conexión:
CONEXIONES AL ARDUINO
SENSOR |
ARDUINO |
Pin ( + ) |
5V |
OUT |
Pin 2 |
Pin ( - ) |
GND |
CODIGO BASICO DE EJEMPLO PARA ARDUINO
int Led = 13 ;// Definir Pin del LED
int buttonpin = 3; // Definir pin del sensor
int val = 0;// Definir valor numerico
void setup ()
{
pinMode (Led, OUTPUT) ; // Definimos el pin de LED como salida
pinMode (buttonpin, INPUT) ; // Definimos pin de sensor
}
void loop ()
{
val = digitalRead(buttonpin);
if (val == HIGH)
{
digitalWrite (Led, HIGH);
}
else
{
digitalWrite (Led, LOW);
}
