Manual - Modulo Diodo LED Bicolor

Objetivo


El objetivo de este manual es ofrecer la manera de testear el modulo de temperatura KY-001 con nuestro Uno R3 midiendo la temperatura. Para poder utilizar este modulo debemos tener las librerias Onewire y DallasTemperature instaladas. (Ubicadas en nuestra pestaña de Manuales y Documentacion)


Materiales necesarios:

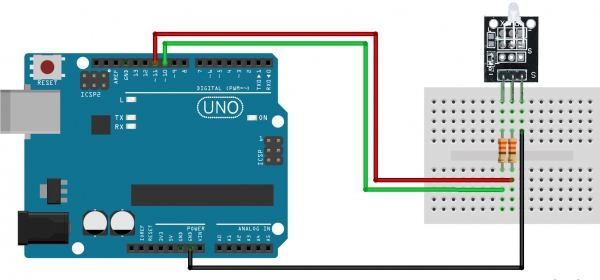

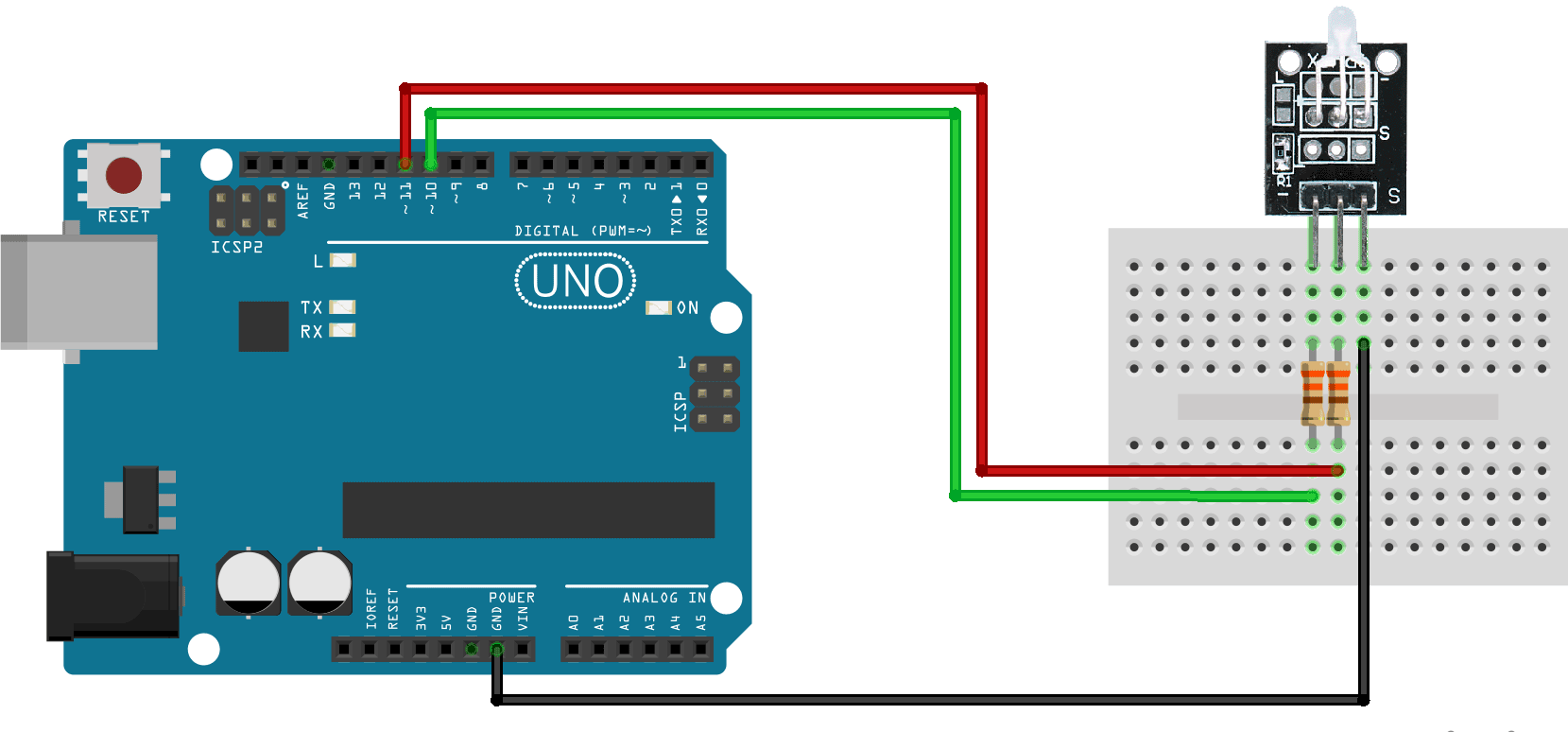

Diagrama de conexión:

CONEXIONES AL ARDUINO



SENSOR

ARDUINO

Pin  ( + )

Pin 10

Pin  ( S )

Pin 11

Pin  ( - )

GND



















CODIGO BASICO DE EJEMPLO PARA ARDUINO



int redpin = 11; // Seleccionar el pin para led rojo

int greenpin = 10; // Seleccionar el pin para led verde

int val;



void setup()

{

   pinMode (redpin, OUTPUT);

   pinMode (greenpin, OUTPUT);

}

void loop()

{

   for (val = 255; val> 0; val--)

   {

      analogWrite (greenpin, val);

      analogWrite (redpin, 255-val);

      delay (15);

   }

   for (val = 0; val <255; val++)

      {

      analogWrite (greenpin, val);

      analogWrite (redpin, 255-val);

      delay (15);

   }

}
