Manual - Modulo Sensor Magnetico Lineal

Objetivo


El objetivo de este manual es ofrecer la manera de testear el modulo magnetico lineal KY-024 con nuestro Uno R3 accionando el Diodo LED de nuestro Arduino cuando un metal hace contacto con nuestro Modulo magnetico.


Materiales necesarios:

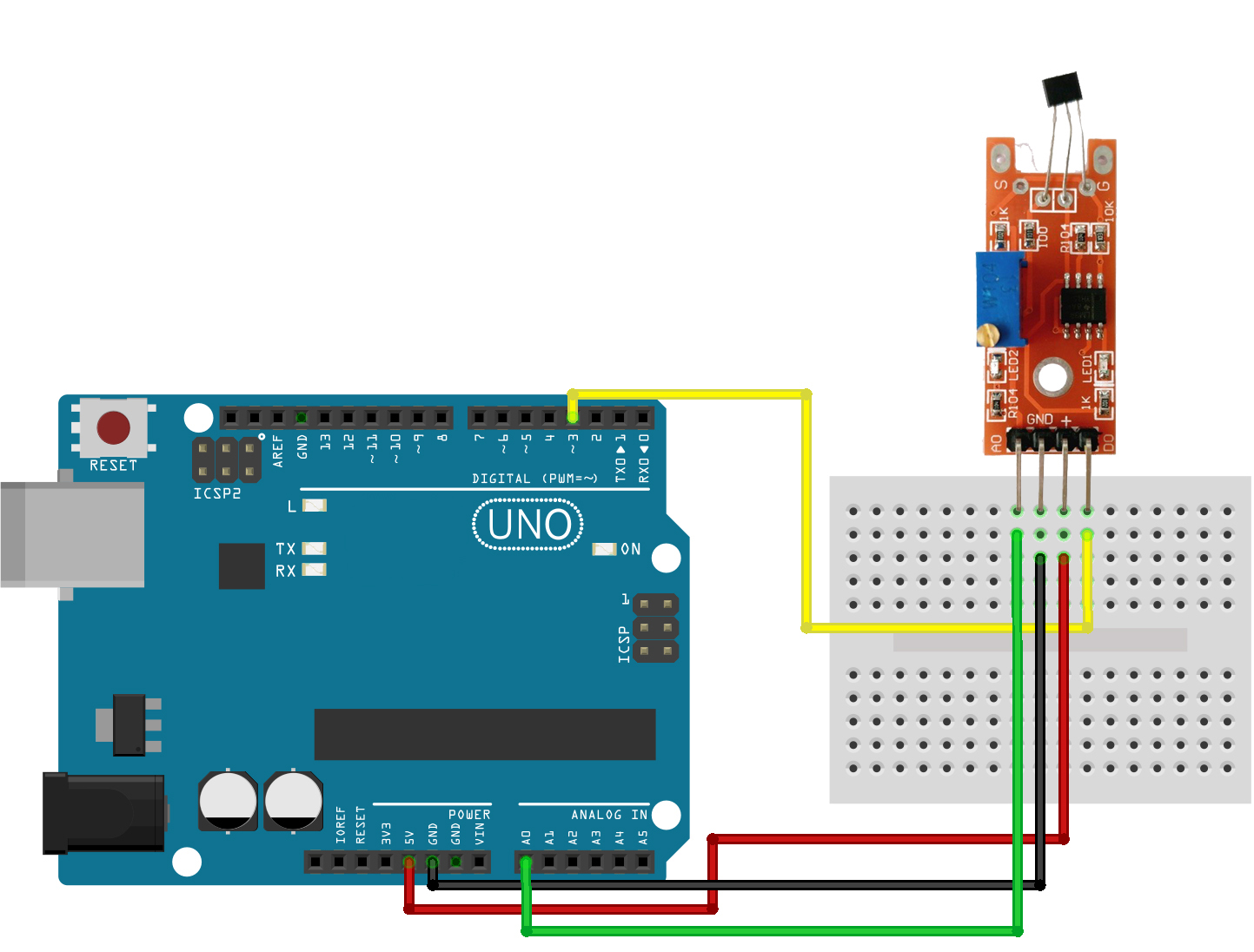

Diagrama de conexión:

SENSOR KY-024

 ARDUINO UNO R3

Pin (+) 5V
Pin (-) GND (-)
DO Pin 3




 Codigo utilizado:

int Led = 13 ;// Definir Pin del LED
int buttonpin = 3; // Definir pin del sensor
int val = 0;// Definir valor numerico

void setup ()
{
  pinMode (Led, OUTPUT) ; // Definimos el pin de LED como salida
  pinMode (buttonpin, INPUT) ; // Definimos pin de sensor
}

void loop ()
{
  val = digitalRead(buttonpin);
  if (val == HIGH)
  {
    digitalWrite (Led, HIGH);
  }
  else
  {
    digitalWrite (Led, LOW);
  }
}
