Objetivo
El objetivo de este manual es ofrecer la manera de testear el modulo Joystick KY-023 con nuestro Uno R3.
Materiales necesarios:

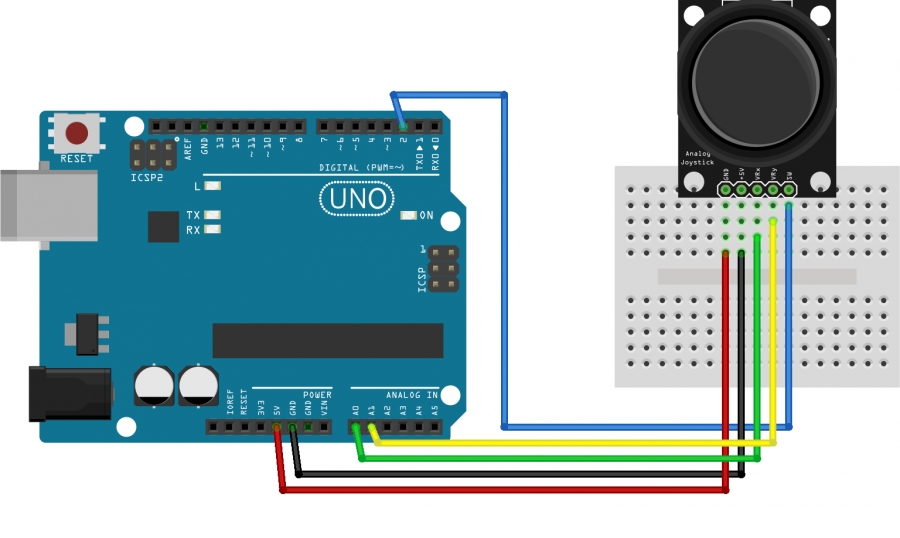

Diagrama de conexión:
SENSOR KY-023 |
ARDUINO UNO R3 |
Pin (+5V) | 5V |
Pin (-) | GND (-) |
X | Pin A0 |
Y | Pin A1 |
SW | Pin 2 |
Codigo utilizado:
// PINES DEL ARDUINO
const int SW_pin = 2; // Pin digital conectado al Interruptor de salida
const int X_pin = 0; // Pin analogo conectado al pin X
const int Y_pin = 1; // Pin analogo conectado al pin Y
void setup() {
pinMode(SW_pin, INPUT);
digitalWrite(SW_pin, HIGH);
Serial.begin(9600);
}
void loop() {
Serial.print("Interruptor: ");
Serial.print(digitalRead(SW_pin));
Serial.print("\n");
Serial.print("X: ");
Serial.print(analogRead(X_pin));
Serial.print("\n");
Serial.print("Y: ");
Serial.println(analogRead(Y_pin));
Serial.print("\n\n");
delay(500);
}
