Objetivo
El objetivo de este manual es ofrecer la manera de testear el modulo Sensor de contacto magnetico KY-021 con nuestro Uno R3 accionando el Diodo LED de nuestro Arduino al hacer contacto con un metal.
Materiales necesarios:
- Modulo Sensor de Contacto magnetico KY-021 para Arduino
- Uno R3 + Cable USB para Arduino
- Jumpers Macho-Hembra 20cm

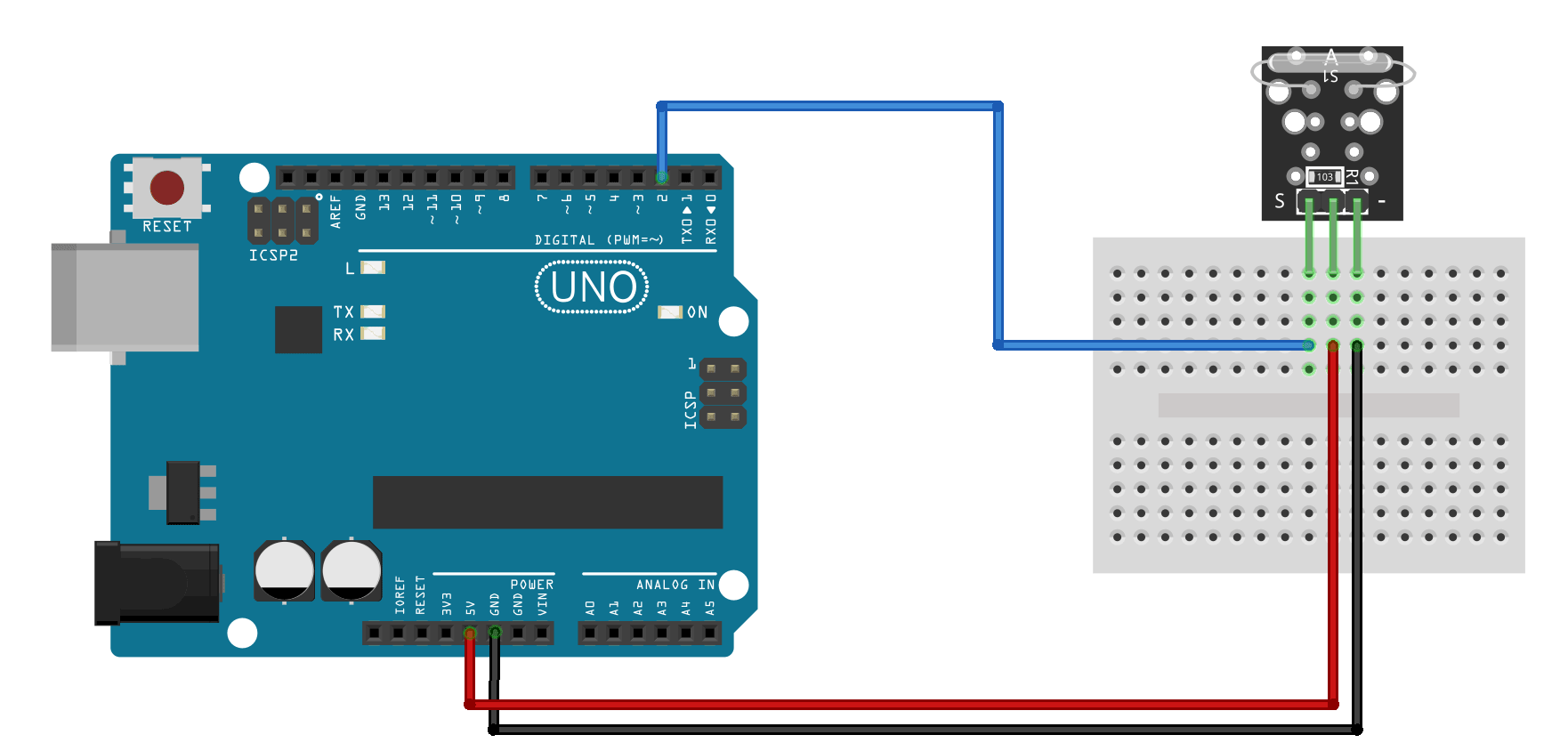

Diagrama de conexión:
SENSOR KY-001 |
ARDUINO UNO R3 |
Pin (Centro) | 5V |
Pin (S) | Pin 3 |
Pin (-) | GND (-) |
Codigo utilizado:
int Led = 13 ;// Definir Pin del LED
int buttonpin = 3; // Definir pin del sensor
int val = 0;// Definir valor numerico
void setup ()
{
pinMode (Led, OUTPUT) ; // Definimos el pin de LED como salida
pinMode (buttonpin, INPUT) ; // Definimos pin de sensor
}
void loop ()
{
val = digitalRead(buttonpin);
if (val == HIGH)
{
digitalWrite (Led, HIGH);
}
else
{
digitalWrite (Led, LOW);
}
}
