Manual - Modulo Diodo LED RGB

Objetivo


El objetivo de este manual es ofrecer la manera de testear el modulo Diodo LED RGB KY-016 con nuestro Uno R3 haciendo que este encienda los 3 colores (Azul, rojo y verde) cambiandose gradualmente entre ellos.


Materiales necesarios:

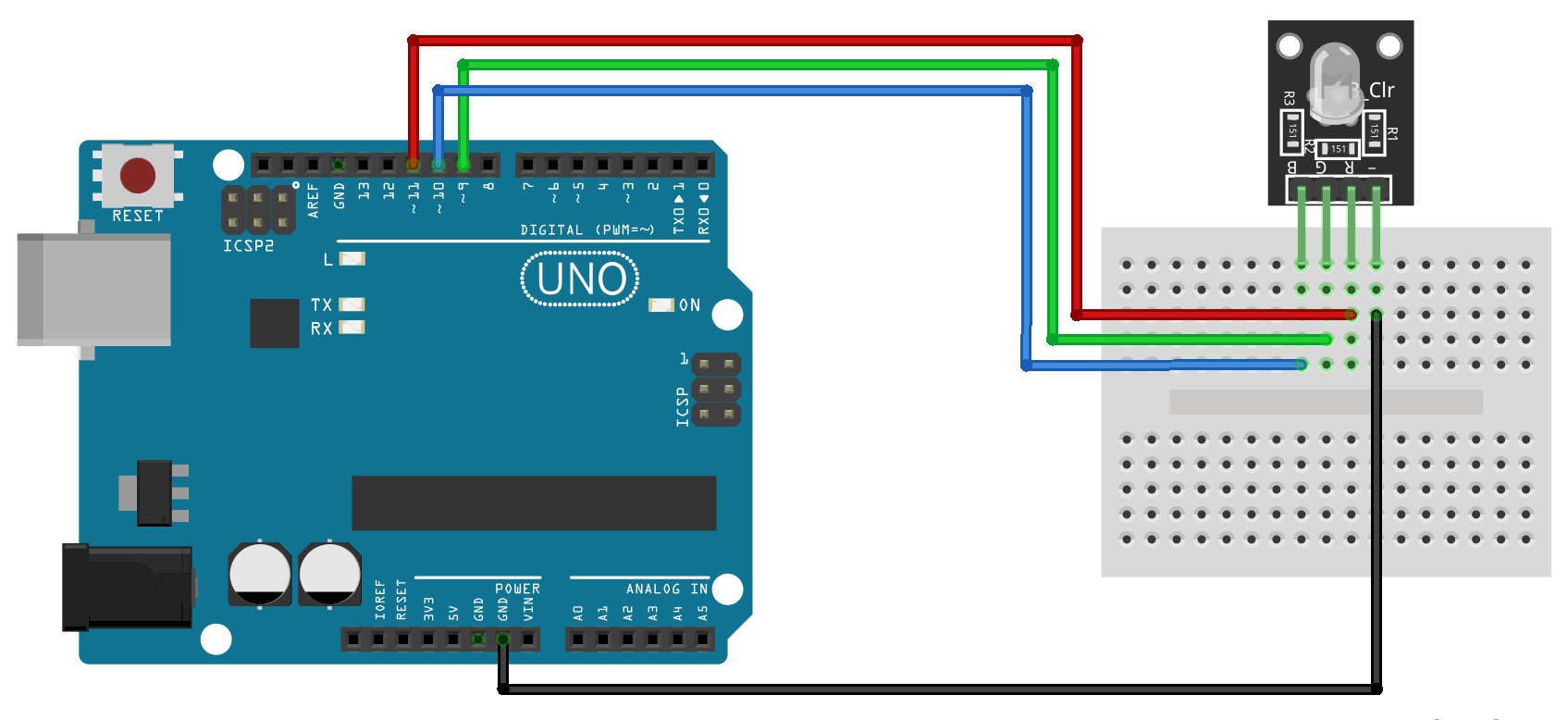

Diagrama de conexión:

SENSOR KY-016

 ARDUINO UNO R3

Pin (-) GND (-)
Pin (G) Pin 10
Pin (B) Pin 9
Pin (R) Pin 11




 Codigo utilizado:

// MODULO RGB 3 COLORES
int redpin = 11; // Seleccionar pin para el LED rojo
int bluepin = 10; // Seleccionar pin para el LED azul
int greenpin = 9 ;// Seleccionar pin para el LED Verde
int val;

void setup () {
  pinMode (redpin, OUTPUT);
  pinMode (bluepin, OUTPUT);
  pinMode (greenpin, OUTPUT);
  Serial.begin (9600);
}
void loop ()
{
  for (val = 255; val> 0; val --)
  {
    analogWrite (11, val);
    analogWrite (10, 255-val);
    analogWrite (9, 128-val);
    delay (10);
    Serial.println (val, DEC);
  }
  for (val = 0; val <255; val ++)
  {
    analogWrite (11, val);
    analogWrite (10, 255-val);
    analogWrite (9, 128-val);
    delay (10);
    Serial.println (val, DEC);
  }
}
