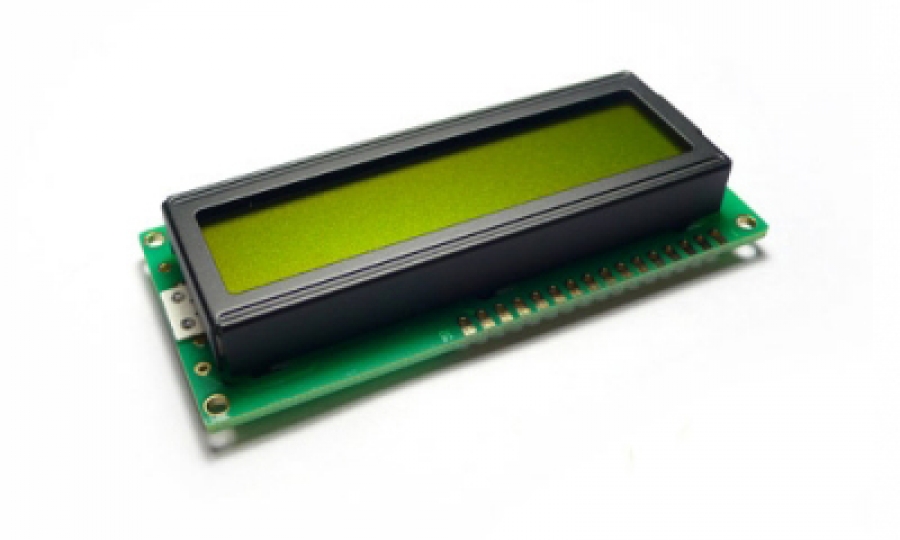

LCD 16x02 sin Modulo I2C

Objetivo


El objetivo de este manual nos permite controlar la pantalla LCD mostrando un texto simple como "¡Hola Mundo!" y muestre el tiempo en mil segundos desde el ultimo reinicio del Arduino.



Materiales necesarios:






Diagrama de conexión:









Para la instalación de la pantalla LCD 16x02 sin modulo I2C  les dejo un rápido mini instructivo de como utilizarlo:

1.- Tabla de conexión de pines del Uno R3 y de la pantalla LCD 16x02
Uno R3 Pantalla LCD 16x02
5 vdc VCC
GND GND
PIN 7 TRIG
PIN 8 ECHO

2.- Descargar la librería del sensor y añadirla al programa de Arduino siguiendo los siguientes pasos:

Para descargar la librería del sensor haz clic aquí

La libreria LiquidCrystal permite controlar la pantalla LCD compatible con el driver Hitachi HD44780.

4.- Insertamos el código para activar el sensor junto a nuestro LED


/*
Libreria LiquidCrystal  – Hola Mundo muestra el uso de la pantalla LCD  16x2.
Descripcion de la conexión del circuito:
* LCD RS pin to digital pin 12
* LCD Enable pin to digital pin 11
* LCD D4 pin to digital pin
* LCD D5 pin to digital pin 4
* LCD D6 pin to digital pin 3
* LCD D7 pin to digital pin 2
* LCD R/W pin to ground
* 10K resistor:
* ends to +5V and ground
* wiper to LCD VO pin (pin 3)

Este codigo de ejemplo es de Dominio Publico.
http://www.arduino.cc/en/Tutorial/LiquidCrystal

*/
// Incluyendo el codigo de la libreria
#include <LiquidCrystal.h>
// Initializando la libreria con los numeros de los pines
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
// Configurando el numero de filas y columnas:
lcd.begin(16, 2);
// Imprimiendo el mensaje en la pantalla.
lcd.print("Hola Mundo!");
}
void loop() {
// Poniendo el cursor en la columna 0, linea 1
// (Nota: linea1 es la segunda fila, desde el inicio contado desde 0):
lcd.setCursor(0, 1);
// Imprimiendo el numero de mili segundos desde el ultimo reinicio:
lcd.print(millis()/1000);
}
