Manual - Modulo Diodo LED Bicolor

Objetivo


El objetivo de este manual es ofrecer la manera de testear el modulo LED Bicolor KY-011 con nuestro Uno R3 encendiendo ambas luces de nuestro LED gradualmente.


Materiales necesarios:

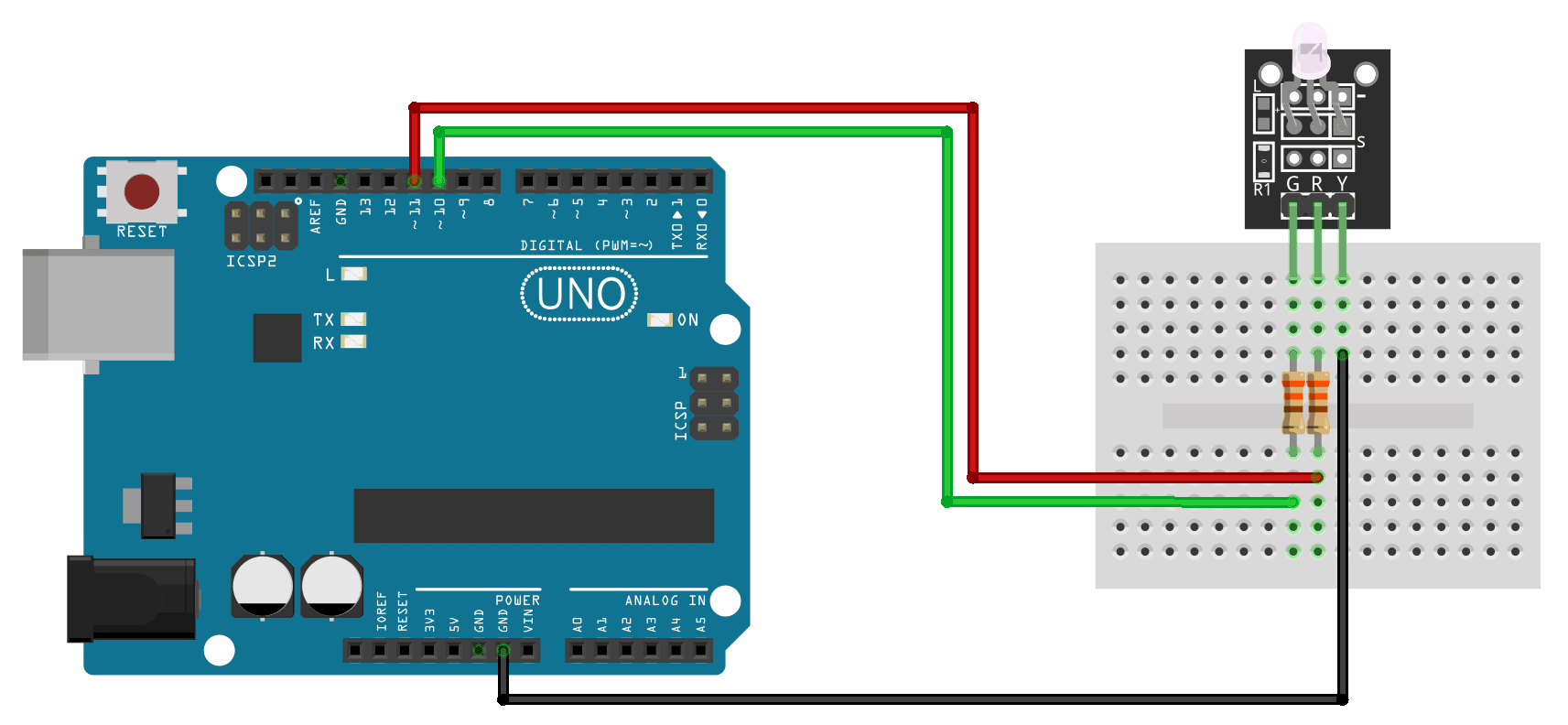

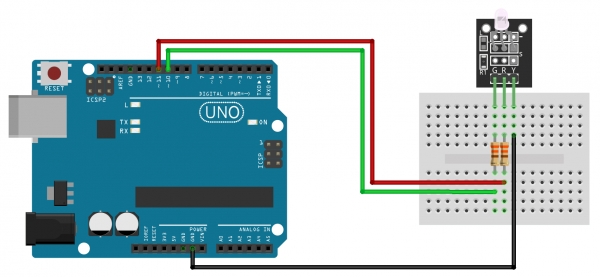

Diagrama de conexión:

SENSOR KY-001

 ARDUINO UNO R3

Pin (Centro) Pin 10
Pin (S) Pin 11
Pin (-) GND (-)




 Codigo utilizado:

int redpin = 11; // pin for red signal
int greenpin = 10; // pin for green signal
int val;

void setup() {
  pinMode(redpin, OUTPUT);
  pinMode(greenpin, OUTPUT);
}

void loop() {
  for(val = 255; val > 0; val--) {
    analogWrite(redpin, val); //dim red
    analogWrite(greenpin, 255 - val); // brighten green
    delay(15);
  }
  for(val = 0; val < 255; val++) {
    analogWrite(redpin, val); //brighten red
    analogWrite(greenpin, 255 - val); //dim green
    delay(15);
  }
}
