Objetivo
El objetivo de este manual es ofrecer la manera de testear el modulo Sensor efecto Hall KY-003 con nuestro Uno R3 accionando nuestro Diodo LED integrado del Arduino al hacer contacto de un iman con nuestro sensor.
Materiales necesarios:
- Modulo sensor de temperatura KY-001 para Arduino
- Uno R3 + Cable USB para Arduino
- Jumpers Macho-Hembra 20cm

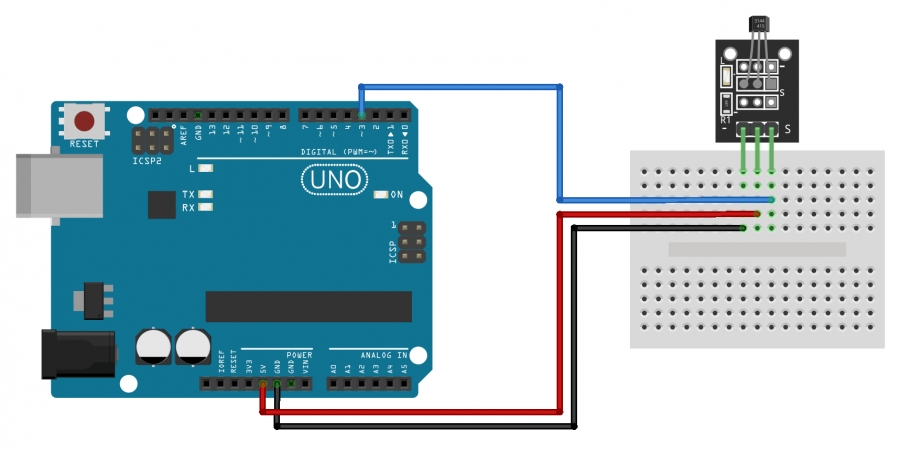

Diagrama de conexión:
SENSOR KY-001 |
ARDUINO UNO R3 |
Pin (Centro) | 5V |
Pin (S) | Pin 3 |
Pin (-) | GND |
Codigo utilizado:
int led = 13; //LED pin
int sensor = 3; //sensor pin
int val; //numeric variable
void setup()
{
pinMode(led, OUTPUT); //set LED pin as output
pinMode(sensor, INPUT); //set sensor pin as input
}
void loop()
{
val = digitalRead(sensor); //Read the sensor
if(val == HIGH) //when magnetic field is detected, turn led on
{
digitalWrite(led, HIGH);
}
else
{
digitalWrite(led, LOW);
}
}
