Manual - Modulo Sensor de Vibracion

Objetivo


El objetivo de este manual es ofrecer la manera de testear el modulo de Vibracion KY-002 con nuestro Uno R3 haciendo que en el momento que nuestro modulo se mueva (Vibre) se encienda el LED que contiene el Arduino de prueba.


Materiales necesarios:

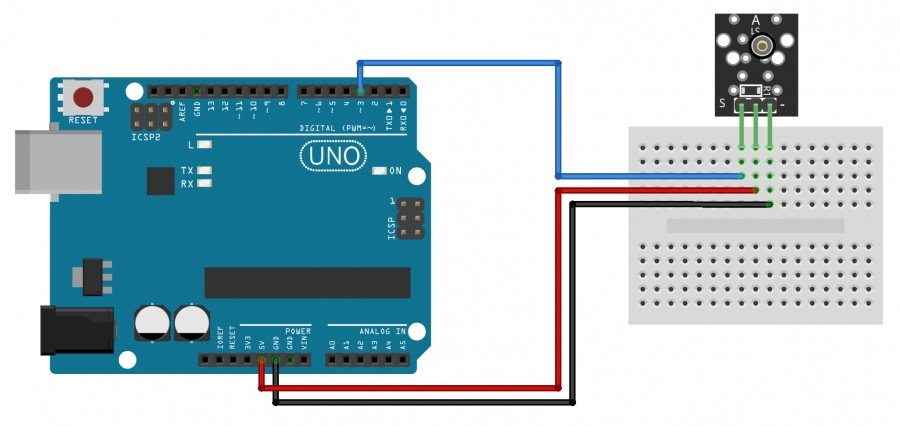

Diagrama de conexión:



SENSOR KY-001

 ARDUINO UNO R3

Pin (Centro) 5V
Pin (S) Pin 3
Pin (-) GND (-)




 Codigo utilizado:

int Led = 13 ;    // Definiendo el Led de señal al vibrar
int Shock = 3;    // Definiendo la Conexión al pin digital 3 del arduino
int val;      // Definiendo una variable Numérica

void setup ()
{
  pinMode (Led, OUTPUT) ;   // Definiendo el pin del LED como salida
  pinMode (Shock, INPUT) ;  // Definiendo la salida del sensor de vibración
}
void loop ()
{
  val = digitalRead (Shock) ;  // Leyendo la interface digital Asignada en el Pin 3
  if (val == HIGH)    // Cuando el Sensor detecta señal , parpadea la luz
  {
    digitalWrite (Led, LOW);
  }
  else
  {
    digitalWrite (Led, HIGH);
  }
}
