Manual - Modulo Sensor de Temperatura

Objetivo


El objetivo de este manual es ofrecer la manera de testear el modulo de temperatura KY-001 con nuestro Uno R3 midiendo la temperatura. Para poder utilizar este modulo debemos tener las librerias Onewire y DallasTemperature instaladas. (Ubicadas en nuestra pestaña de Manuales y Documentacion)


Materiales necesarios:

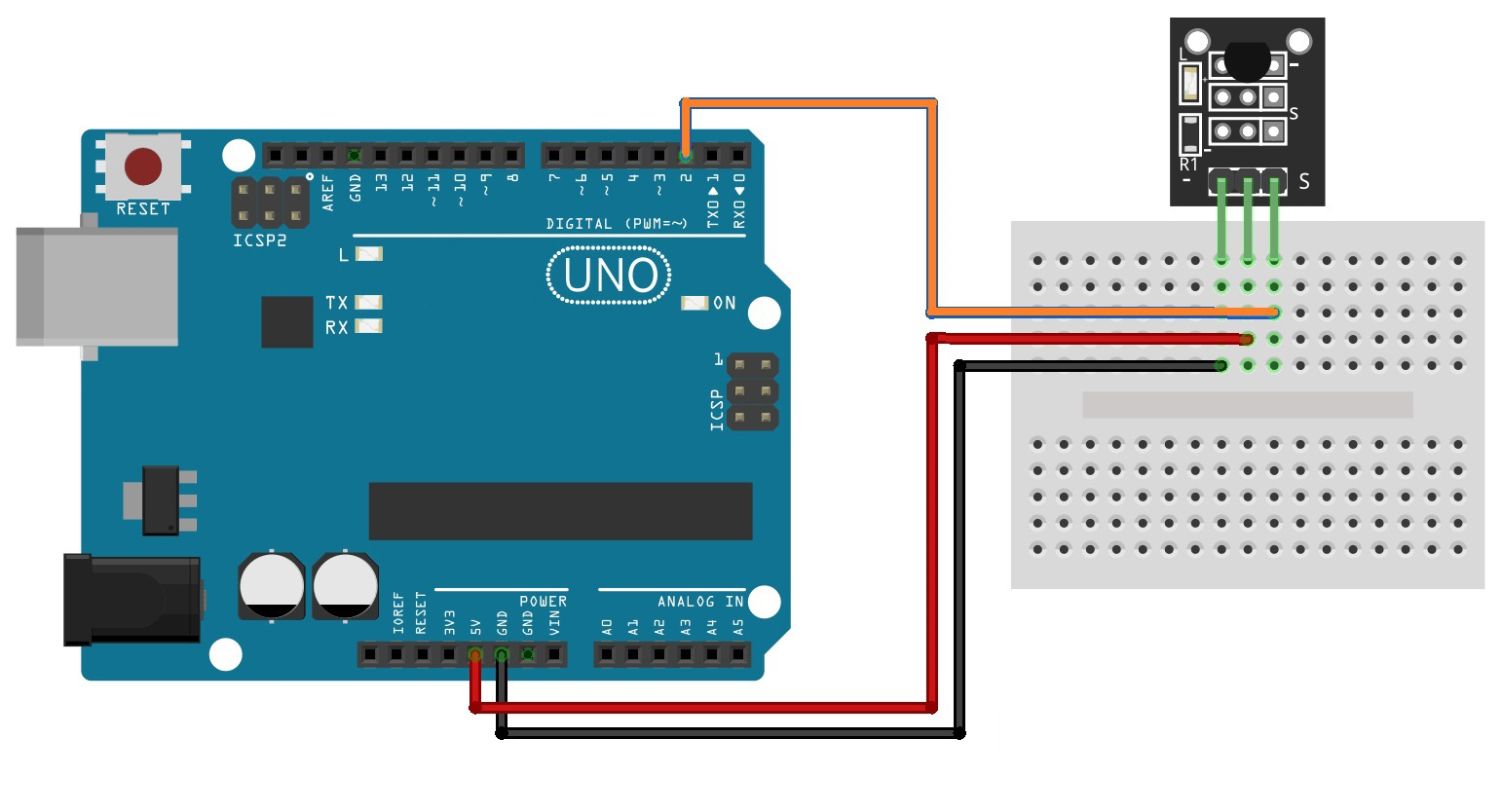

Diagrama de conexión:



SENSOR KY-001

 ARDUINO UNO R3

Pin (Centro) 5V
Pin (S) GND (-)
Pin (-) Pin 2




1. - Instalando las librerias necesarias para el uso del Modulo

Antes de poder proceder a insertar el codigo en nuestro Arduino, debemos tener 2 librerias esenciales instaladas ya en nuestro IDE: Para ello, te dejare un enlace el cual les descargará las librerias ya mencionadas compactadas en un archivo ''.rar''. Una vez descargadas deben mover los archivos a la carpeta de Librerias en Archivos de programa o insertarlas desde el menú ''Programa'' (Incluir Librería > Añadir Libreria .ZIP).

Una vez agregadas nuestras librerías, procedemos a copiar el código que te dejamos debajo para hacer que tu Modulo funcione.


 Codigo utilizado:

#include <OneWire.h>
#include <DallasTemperature.h>

// Data wire is plugged into pin 2 on the Arduino
#define ONE_WIRE_BUS 2

// Setup a oneWire instance to communicate with any OneWire devices (not just Maxim/Dallas temperature ICs)
OneWire oneWire(ONE_WIRE_BUS);
// Pass our oneWire reference to Dallas Temperature.
DallasTemperature sensors(&oneWire);

void setup(void)
{
  // start serial port
  Serial.begin(9600);
  Serial.println("Dallas Temperature IC Control Library Demo");
  // Start up the library
  sensors.begin(); // IC Default 9 bit. If you have troubles consider upping it 12. Ups the delay giving the IC more time to process the temperature measurement
}

void loop(void)
{
  // call sensors.requestTemperatures() to issue a global temperature
  // request to all devices on the bus
  Serial.print("Requesting temperatures...");
  sensors.requestTemperatures(); // Send the command to get temperatures
  Serial.println("DONE");

  Serial.print("Temperature for Device 1 is: ");
  Serial.print(sensors.getTempCByIndex(0)); // Why "byIndex"? You can have more than one IC on the same bus. 0 refers to the first IC on the wire
}
