Programar en un Boarduino

Objetivo


El objetivo de este manual es ofrecer distintas formas en las cuales podemos programar en nuestro Boarduino de manera facil y sin muchas complicaciones.


Opción #1 - [Programar desde un Arduino]

Te presentamos la opcion #1. Una solucion simple y eficaz, lo único que tener a mano es un Arduino Uno R3 y tu Kit de Boarduino, una vez pasado esto procedes a programar en tu Arduino como de costumbre, cuando hayas terminado solo tienes que remover el chip del Microcontrolador (Arduino) e insertarlo en tu Kit de Boarduino.

Materiales necesarios [Opción 1]:



Ejemplo Grafico:




Opción #2 - [Programar desde el Boarduino]

En esta opción se tornan las cosas un poquito mas complicadas, trasladaremos nuestro microcontrolador del Arduino al Kit de Boarduino, una vez hecho esto realizaremos una pequeña conexión entre ambas salidas de pines. Luego, solo tenemos que conectar nuestro Arduino al ordenador y listo, ¡A programar! (Dicha conexión permitirá que el código que queremos cargar se diriga al Chip usando al Arduino como base y puente entre el ordenador y el Boarduino).

Materiales necesarios [Opción 2]:



Ejemplo Grafico:



Paso #1

Removemos el microcontrolador de nuestro Arduino y lo colocamos en nuestro Kit




Paso #2

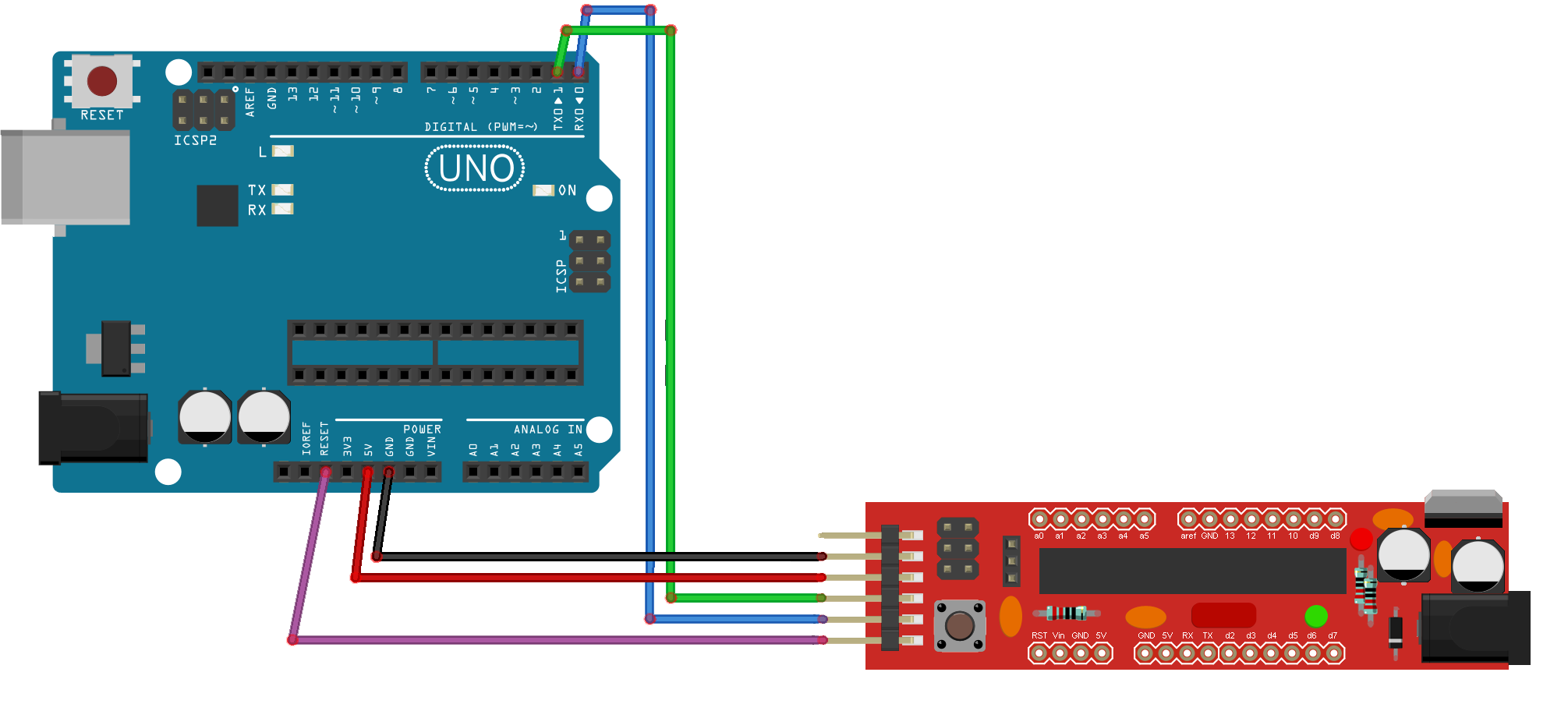

Conectamos el Arduino Uno R3 a nuestro Boarduino mediante Jumpers  | Gráfica de conexión:

ARDUINO R3

 BOARDUINO COMPATIBLE

5V +5
GND GND (-)
TX RX
RX TX
RESET RESET


Paso #4

Abrimos la interface de programación de Arduino, nos aseguramos que este seleccionado el Puerto (COM) el cual es el puerto de comunicaciones del Arduino Uno. Una vez seleccionado ya podemos subir nuestro programa al Boarduino.




Opción #3 - [Programar usando un conversor USB a TTL]

Como ultima opción podemos optar por conectar un Convertidor USB a TTL a nuestro Boarduino de manera directa pudiendo así, conectarlo fácilmente a un ordenador y programar en el.

Materiales necesarios [Opción 3]:



Ejemplo Grafico:
