Manual / Testear Sensor de presion Barometrica BMP180


Objetivo:

El objetivo de este manual es utilizar nuestro pequeño modulo sensor de presión para identificar la temperatura y la presión. Si quieres saber mas detalles de este producto puedes hacer clic aquí.


Características:

  • Digital interfaz de dos cables (I2C)
  • Amplio rango de medición de presión barométrica
  • Ultra-bajo consumo de energía de 5µA a 1 Dato/sec. En modo normal
  • Bajo ruido 0.06pPa (0.5m) en modo de ultra bajo consumo
  • Completamente calibrado
  • Medición de temperatura incluida
  • Ultraplano y pequeño tamaño
  • Alimentación: 1.8V - 3.6V
  • Rango de medición: 300 - 1100hPa

 Materiales necesarios:

Liberia para Modulo Sensor de presión barométrica:

Para el tutorial de este modulo utilizaremos la librería del modulo para que podamos manipularlo, puedes descargarla haciendo clic en el enlace.
Es necesario descargar e importar la librería a nuestro IDE de Arduino, antes de subir nuestro código del programa.

Liberia del Modulo Sensor de presión barométrica

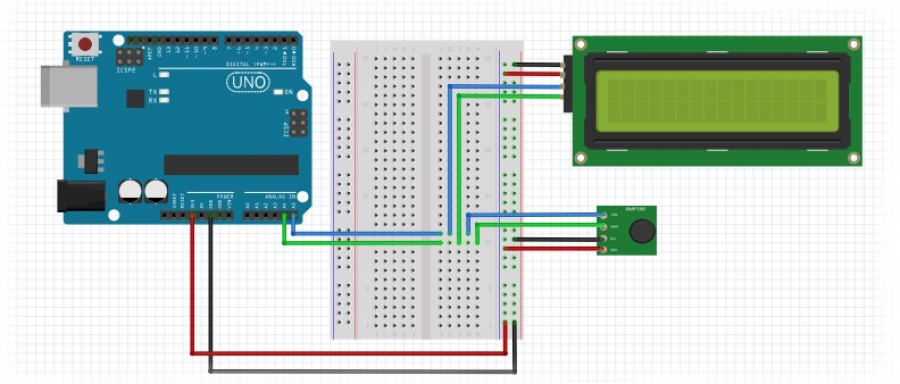

 Grafico de Conexión:




Código / Lectura de Temperatura y Presión:


#include < SFE_BMP180.h>
#include < Wire.h>

SFE_BMP180 bmp180;

void setup()
{
  Serial.begin(9600);

  if (bmp180.begin())
    Serial.println("BMP180 iniciado correctamenten");
  else
  {
    Serial.println("Error al iniciar el BMP180");
    while(1); // bucle infinito
  }
}

void loop()
{
  char status;
  double T,P;

  status = bmp180.startTemperature();//Inicio de lectura de temperatura
  if (status != 0)
  {
    delay(status); //Pausa para que finalice la lectura
    status = bmp180.getTemperature(T); //Obtener la temperatura
    if (status != 0)
    {
      status = bmp180.startPressure(3); //Inicio lectura de presión
      if (status != 0)
      {
        delay(status);//Pausa para que finalice la lectura
        status = bmp180.getPressure(P,T); //Obtenemos la presión
        if (status != 0)
        {
          Serial.print("Temperatura: ");
          Serial.print(T,2);
          Serial.print(" *C , ");
          Serial.print("Presion: ");
          Serial.print(P,2);
          Serial.println(" mb");
        }
      }
    }
  }
  delay(1000);
}
