CONTROLANDO LEDS CON BOTON

Objetivo


El objetivo de este experimento es el control de un led (salida) mediante un pulsador (entrada).

Materiales necesarios:


La resistencia es necesaria para no quemar el led, dado que el Arduino entrega 5v y nuestro led será de 1.8v y 15mA, Calculando la resistencia y la potencia, para que se entienda de donde salen los valores de la resistencia y conocer la potencia disipada.

  • R=V/I                R= (5-1,8)/0,015 = 213,13 ohm
  • P= V*I               P = (5-1,8) * 0,015 = 0,048W

Una vez tenemos el montaje podemos conectar el Arduino al ordenador mediante el cable usb y realizaremos el programa y lo cargaremos en la placa.

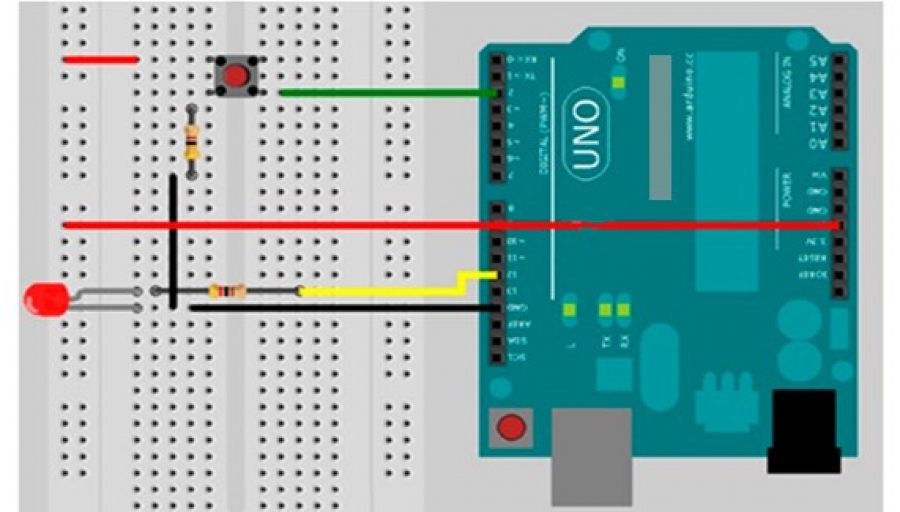

Grafico de Conexión:






Código:


// Variables estáticas

int Boton = 7;                       // Declaramos la variable del Botón

int Led = 13;                         // Declaramos la variable del Led



// Variable dinámica

int estadoBoton = 0;         // Variable para estado del botón



void setup()

{

Serial.begin (9600);                 // inicializando puerto serial

pinMode(Led, OUTPUT);     // Asigna el pin del LED como salida

pinMode(Boton, INPUT);    // Asigna el pin del botón como entrada



}



void loop()

{

estadoBoton = digitalRead(Boton);    // Lee el estado pin del botón



 // Comprueba si el botón está pulsado:

if (estadoBoton == HIGH)

{

  digitalWrite(Led, HIGH); // Si es esta on encenderá el led

  Serial.println("Led On");

}

else

{

digitalWrite(Led, LOW);   // Si no, lo mantiene apagado

Serial.println("Led Off");

}



}
