ENCENDIENDO LEDS

Materiales necesarios:


Con ellos haremos una secuencia de tiempo de encendido y apagado.

  1. Conectamos un alambre a uno de los pines de tierra (GND) del Arduino y este a 3 líneas comunes en el protoboard, que serán las conexiones negativas de los diodos leds.
  2. Conectamos tres alambres desde tres de los pines de salidas del Arduino a tres contactos diferentes en el protoboard, estos estarán conectados a tres resistencias y a cada una de estas resistencias estarán conectados los contactos positivos de los diodos leds.

En nuestros casos usaremos los pines del Arduino 7,8 y 9.

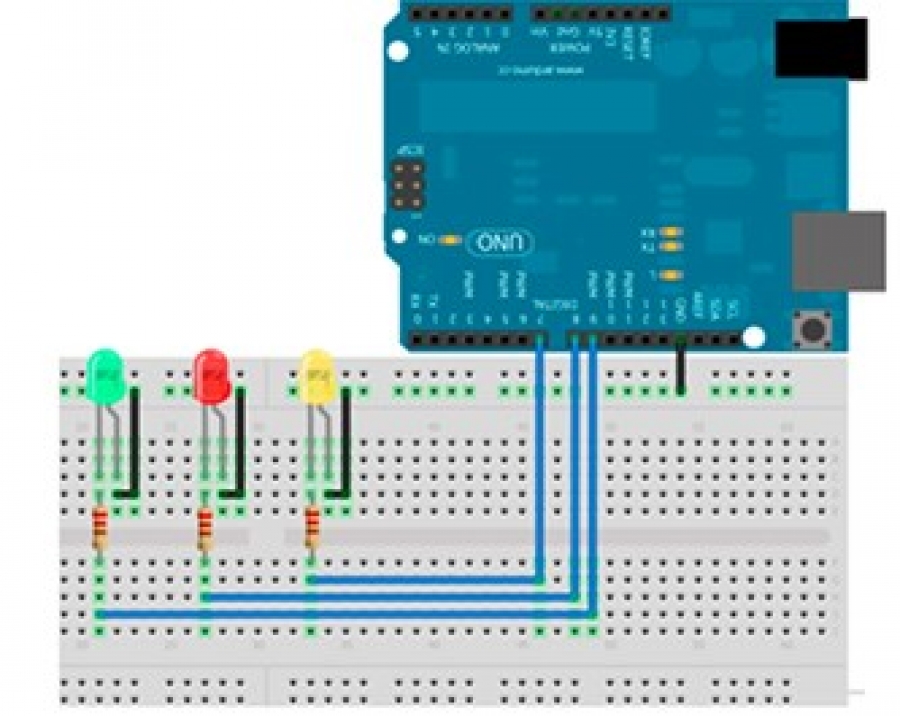

Grafico de Conexión:






Código:




// Los pins que tienen los Leds conectados le asignamos un

// Nombre y lo hacemos de tipo int

int yellowled = 7;

int redled = 8;

int greenled = 9;



// La rutina Setup corre una vez cuando se presiona reset

void setup() {

                // Inicializamos los pins como salidas.

                pinMode(redled , OUTPUT);

                pinMode(yellowled , OUTPUT);

                pinMode(greenled , OUTPUT);

  }



// El loop corre la rutina circular que sera ejecutada una y otra

// Vez  mientras es encendido el arduino

void loop() {

digitalWrite(greenled, HIGH);           // Enciende el LED dejando pasar voltaje

delay(8000);                                        // Espera por 8 segundos

                digitalWrite(greenled, LOW);                            // Apaga el LED quitando el voltaje del pin

                delay(500);



//Luz Amarrilla

                for (int i = 0; i < 3; i++){   // El for hace un contador desde que i=0 hasta que i=3 para repetir

                                          // la rutina

                digitalWrite(yellowled, HIGH);

                delay(500);                            // Espera  medio Segundo o sea 500 milisegundos

                digitalWrite(yellowled, LOW);

                delay(500);

  }



                 //Luz Roja

                digitalWrite(redled, HIGH);              // Enciende el LED (En presencia de voltaje)

                delay(8000);                                       // Espera 8 segundos

                digitalWrite(redled, LOW);               // Apaga el LED (En ausencia de voltaje)

                delay(500);

 }
